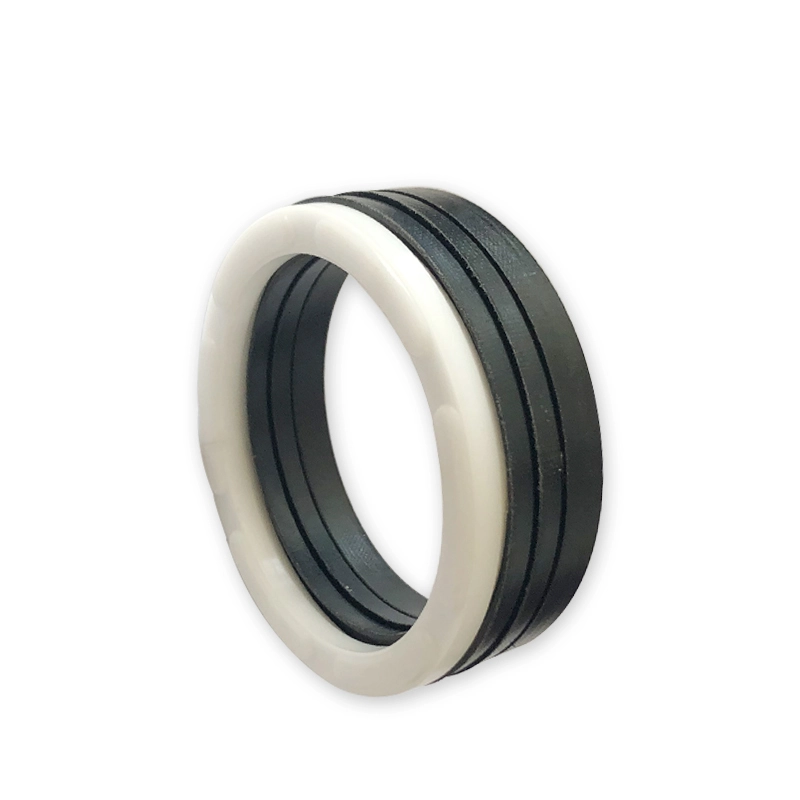

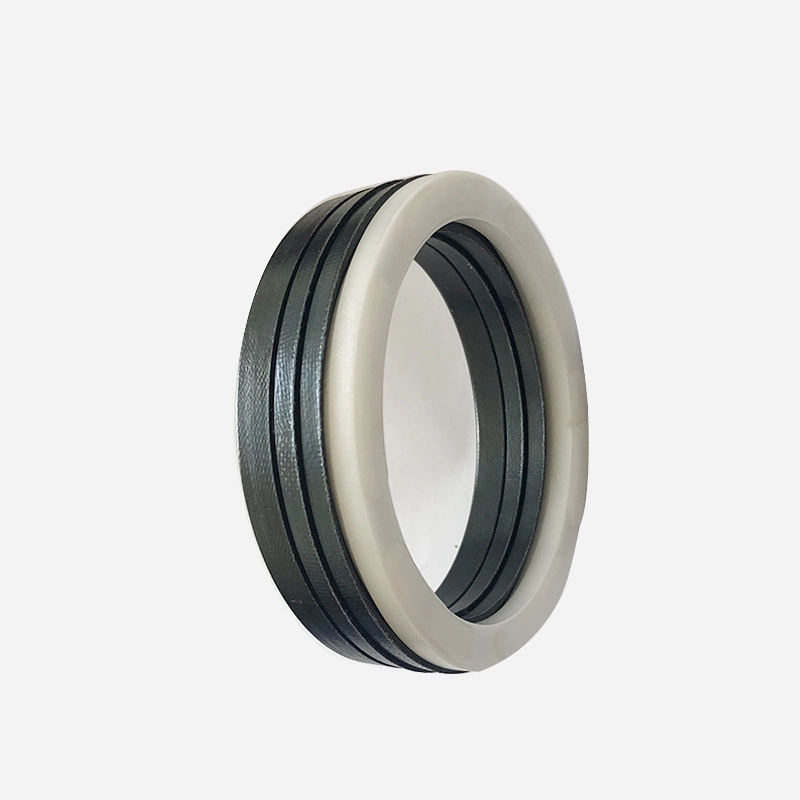

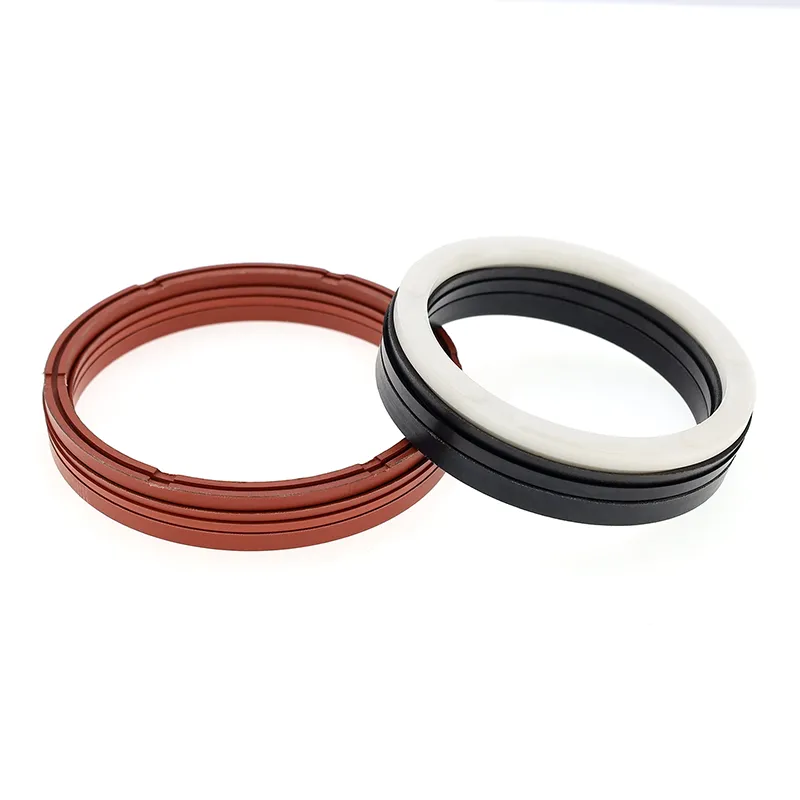

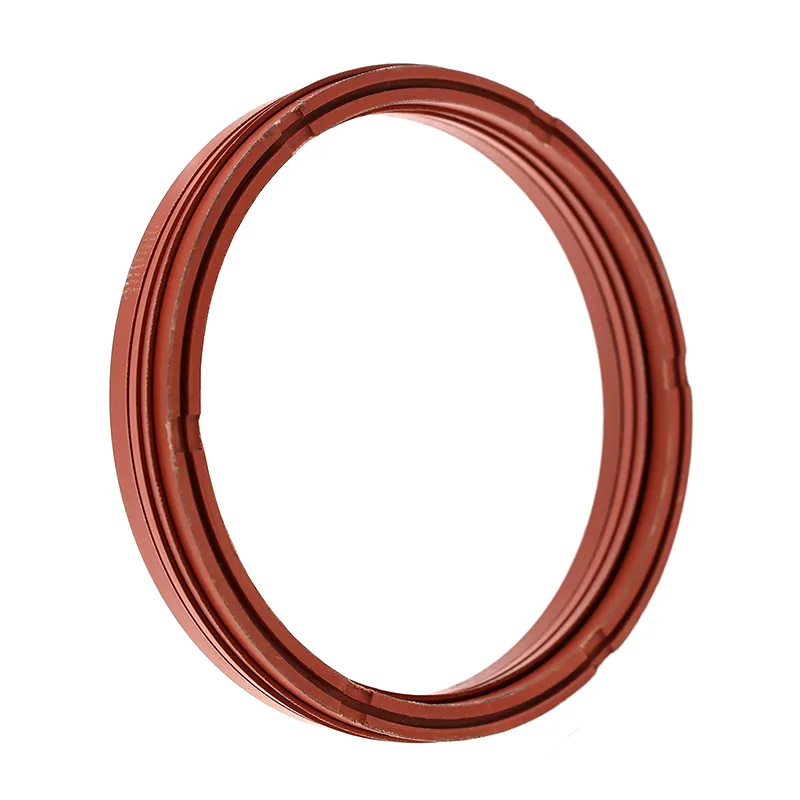

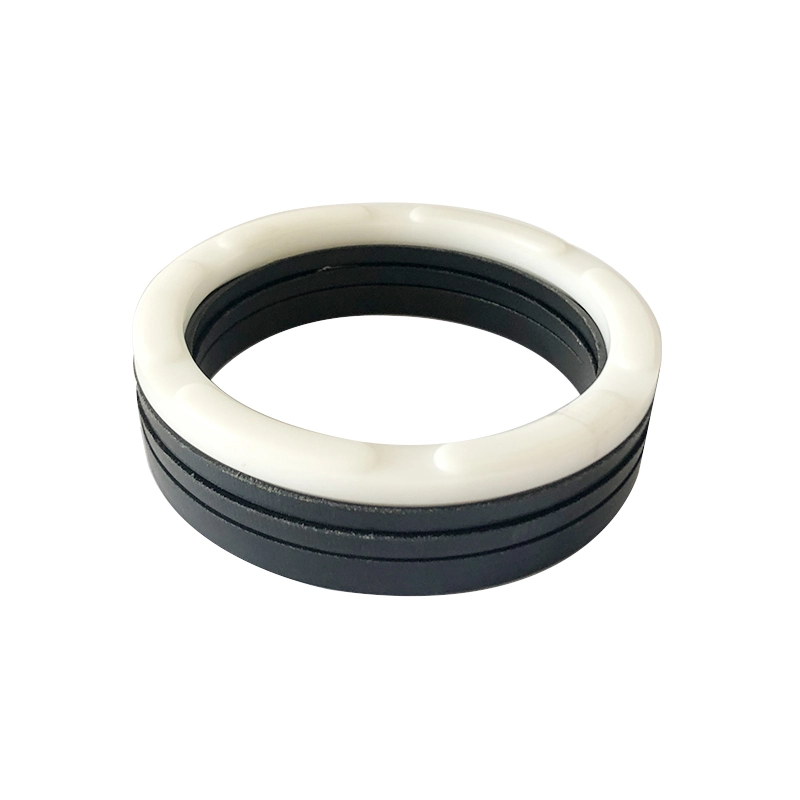

ஹெவி-டூட்டி வி-செட் முத்திரையானது வி-வடிவ சீல் வளையங்கள், சுருக்க வளையம் மற்றும் ஆதரவு வளையம் ஆகியவற்றைக் கொண்டுள்ளது. பரிமாற்ற ஹைட்ராலிக் பயன்பாடுகளில் ஒரு திசை அழுத்தம் சீல் செய்வதற்கு இது பொருத்தமானது. நிறுவலின் போது சீல் செய்யும் பொருளுடன் இணக்கமான கிரீஸ் பயன்படுத்தப்பட வேண்டும். இது ஒருங்கிணைந்த (மூடிய) வீடுகளில் நிறுவ முடியாது. இது நடுத்தர மற்றும் அதிக சுமை பயன்பாடுகளில் பிஸ்டன் சீல் வடிவமைக்கப்பட்டுள்ளது.
1. பரந்த அளவிலான பொருட்கள் கிடைக்கின்றன, பல்வேறு பயன்பாடுகளுக்கு ஏற்றவாறு உகந்த சரிசெய்தலை அனுமதிக்கிறது.
2. கடுமையான இயக்க நிலைமைகளில் பயன்படுத்த ஏற்றது, கிட்டத்தட்ட அனைத்து ஊடகங்களுக்கும் மற்றும் கோரும் நிலைமைகளுக்கும் ஏற்றது.
3. நீண்ட சேவை வாழ்க்கை, எண்ணெய்-இலவச லூப்ரிகேஷனுக்கு ஏற்றது (பொருத்தமான பொருள் தேர்வுடன்).
4. சரிசெய்யக்கூடிய சீல் செயல்திறன்: V-வளையங்களைச் சேர்ப்பதன் மூலம் அல்லது அகற்றுவதன் மூலம் அச்சு பரிமாணத்தை சரிசெய்யலாம்.
5. மோசமான சீல் மேற்பரப்பு தரத்துடன் கூட பயனுள்ளதாக இருக்கும்.
|
அழுத்தம் Mpa |
வெப்பநிலை ℃ |
வேகம் மீ/வி |
நடுத்தர |
|||
|
≤60 |
-30~+100 (நைட்ரைல் ரப்பர் அல்லது நைட்ரைல் துணி ரப்பர்) |
-20~+200 (புளோரோரப்பர் அல்லது புளோரூரப்பர் துணி) |
-100~+260 (PTFE) |
≤0.5 (ரப்பர் அல்லது துணியால் வலுவூட்டப்பட்ட ரப்பர்) |
≤15 (PTFE) |
ஏறக்குறைய அனைத்து ஊடகங்களும் (பொருட்களின் சரியான கலவையைத் தேர்ந்தெடுக்கவும்) |
1. பிரஷர் ரிங் மெட்டீரியல்ஸ்: PTFE, நைட்ரைல் ஃபேப்ரிக், ஃப்ளூரோரப்பர் ஃபேப்ரிக், நைலான், பாலியாக்ஸிமெதிலீன்
2. வி-ரிங் பொருட்கள்: PTFE, நைட்ரைல் ரப்பர், நைட்ரைல் ஃபேப்ரிக், ஃப்ளூரோரப்பர், ஃபுளோரோரப்பர் ஃபேப்ரிக்
3. ஆதரவு வளையப் பொருட்கள்: நைட்ரைல் ஃபேப்ரிக், ஃப்ளோரோரப்பர் ஃபேப்ரிக், நைலான், பாலியாக்ஸிமெதிலீன், PTFE
|
மாதிரி |
பொருட்கள் |
பொருந்தக்கூடிய வரம்பு |
சீல் வைத்தல் |
|
RCEK-A |
V-ரிங்: NBR துணி, அழுத்த வளையம், ஆதரவு வளையம்: NBR துணி/PA/POM/PTFE |
சாதாரண வெப்பநிலை, அதிக அழுத்தம் |
நல்லது |
|
RCEK-B |
V-ring: FKM துணி, அழுத்த வளையம், ஆதரவு வளையம்: FKM துணி/PTFE |
அதிக வெப்பநிலை, அதிக அழுத்தம் |
நல்லது |
|
RCEK-C |
V-ring: NBR, அழுத்த வளையம், ஆதரவு வளையம்: NBR துணி/PA/POM/PTFE |
சாதாரண வெப்பநிலை, நடுத்தர மற்றும் குறைந்த அழுத்தம் |
சிறப்பானது |
|
RCEK-D |
V-ring: FKM, அழுத்த வளையம், ஆதரவு வளையம்: FKM துணி/PTFE |
உயர் வெப்பநிலை, நடுத்தர மற்றும் குறைந்த அழுத்தம் |
சிறப்பானது |
|
RCEK-E |
V-ring: NBR மற்றும் NBR துணி கலவை, அழுத்த வளையம், ஆதரவு வளையம்: NBR துணி/PA/POM/PTFE |
சாதாரண வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் |
சிறப்பானது |
|
RCEK-F |
V-ring: FKM மற்றும் FKM துணி கலவை, அழுத்த வளையம், ஆதரவு வளையம்: FKM துணி/PTFE |
உயர் வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் |
சிறப்பானது |
|
RCEK-G |
வி-வளையம், அழுத்த வளையம், ஆதரவு வளையம்: PTFE1/PTFE2/PTFE3/PTFE4 |
உயர் வெப்பநிலை மற்றும் உயர் அழுத்த அரிக்கும் ஊடகம் |
நியாயமான |
|
RCEK-H |
V-ring: PU, அழுத்த வளையம், ஆதரவு வளையம்: PU/PA/POM/PTFE |
சாதாரண வெப்பநிலை, நடுத்தர மற்றும் உயர் அழுத்தம் |
சிறப்பானது |
|

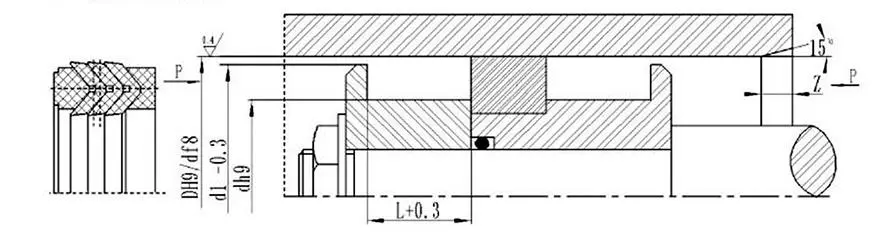

ஆர்டர் மாதிரி RCEK-A-120×95x25.3 மாடல்-சிலிண்டர் விட்டம் x பள்ளம் கீழ் விட்டம் x பள்ளம் அகலம் |
|||
