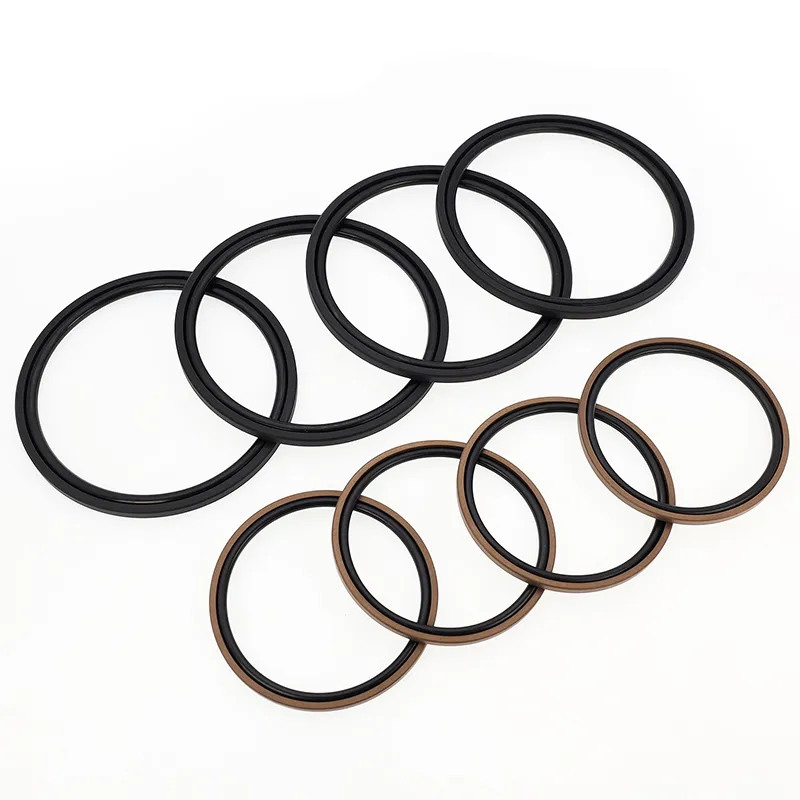

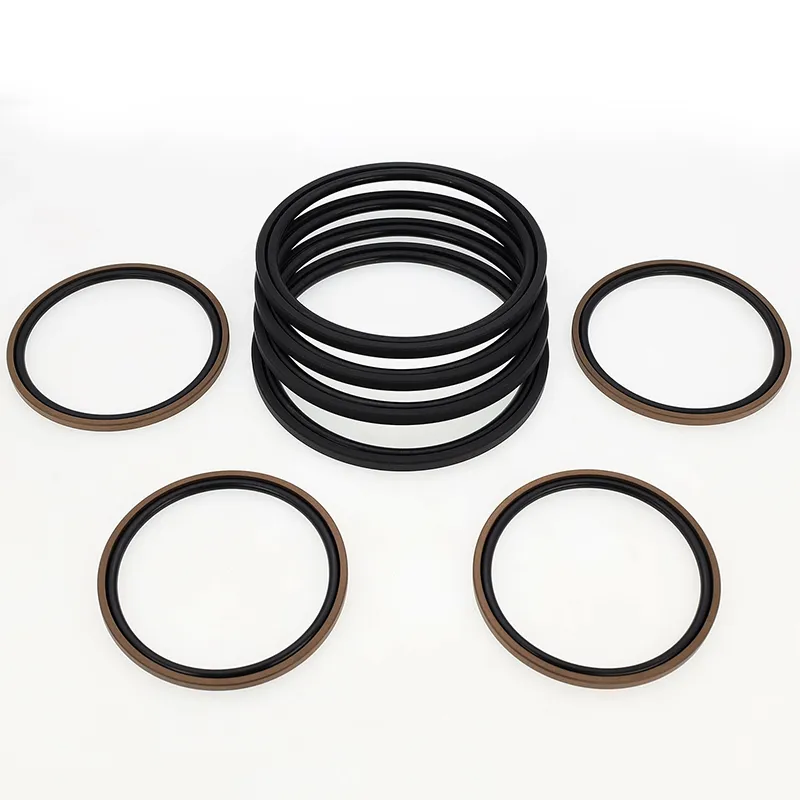

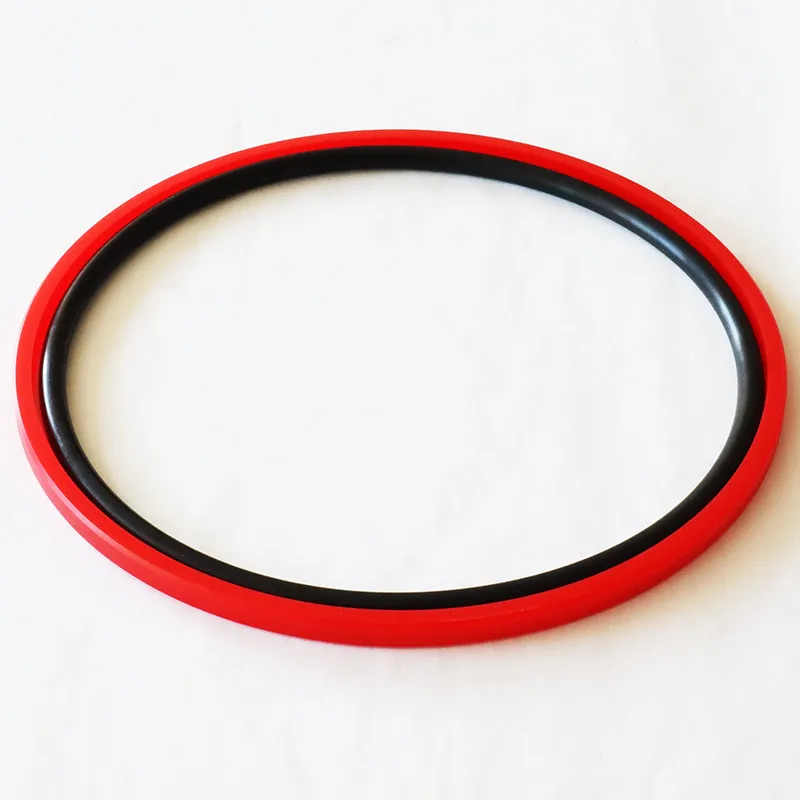

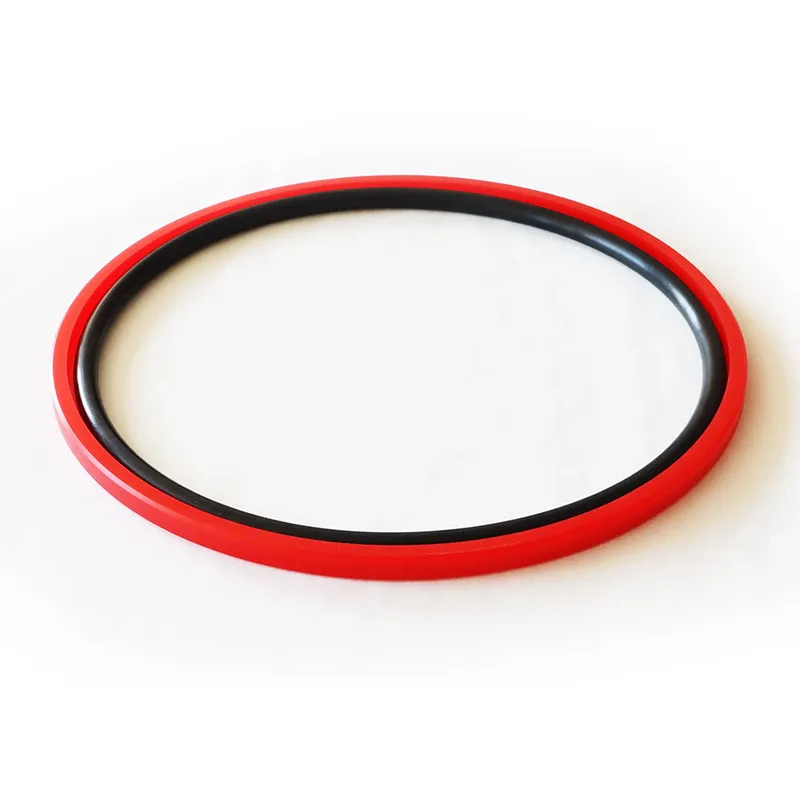

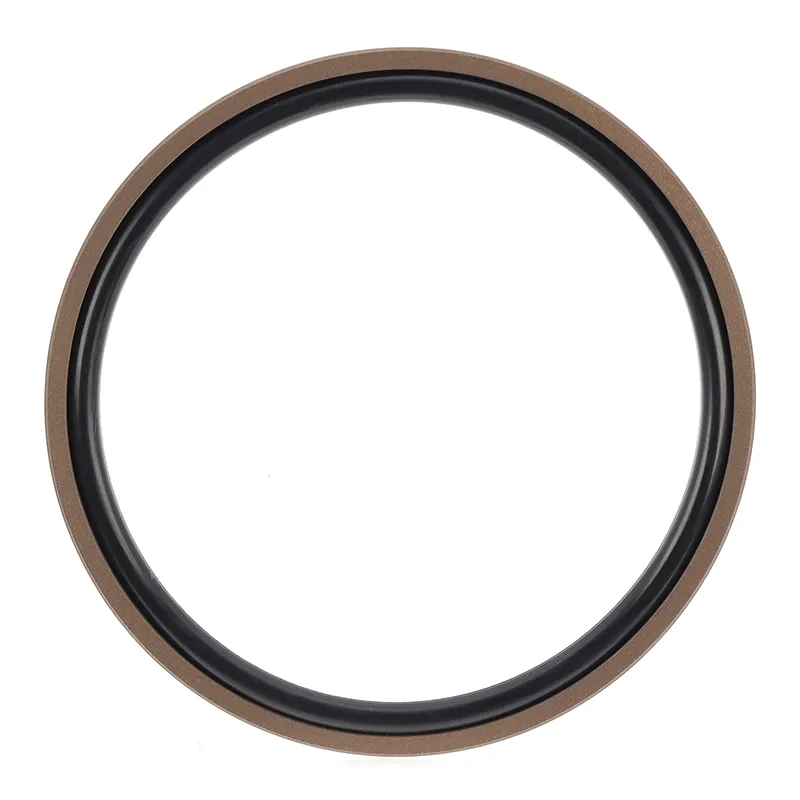

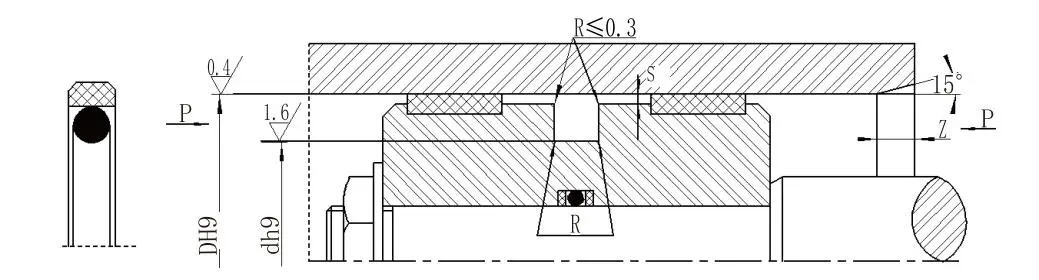

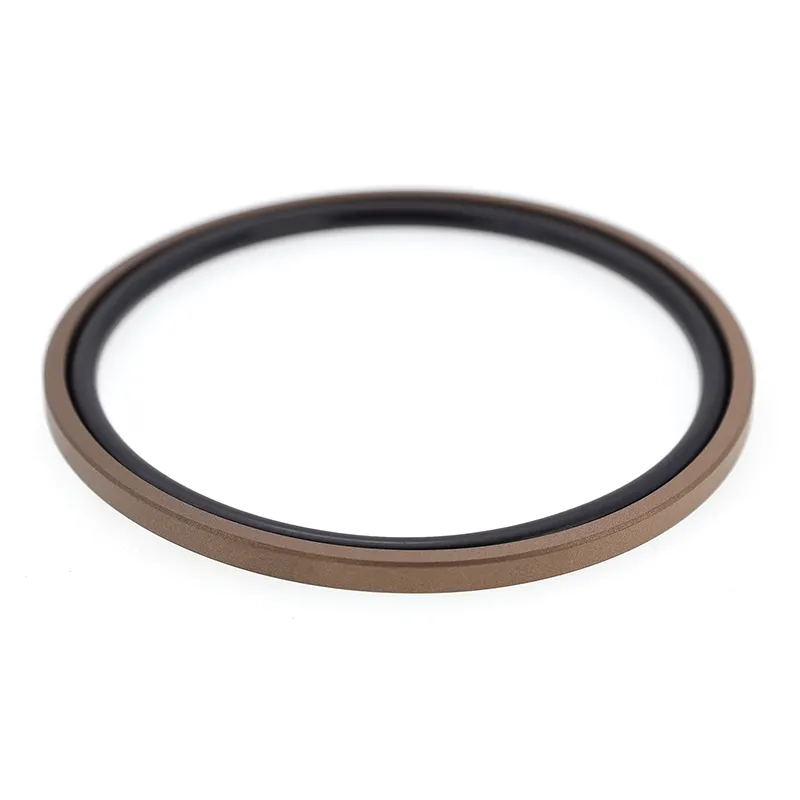

பிஸ்டன்களுக்கான (போர்) சதுர கூட்டு முத்திரை (கிளைட் ரிங் சீல்) PTFE-நிரப்பப்பட்ட செவ்வக சீல் வளையம் மற்றும் O-வளையத்தைக் கொண்டுள்ளது. இது ஹைட்ராலிக் இயக்கத்தில் இருதரப்பு அழுத்த சீல் செய்வதற்கு ஏற்றது. ஓ-மோதிரம் ரேடியல் விசையை வழங்குகிறது மற்றும் முத்திரை மோதிர உடைகளுக்கு ஈடுசெய்கிறது. இது பொதுவாக வழிகாட்டி வளையத்துடன் இணைந்து பயன்படுத்தப்படுகிறது. 30mm க்கும் குறைவான சிலிண்டர் விட்டம், ஒரு பிளவு (திறந்த) பள்ளம் வடிவமைப்பு பயன்படுத்தப்பட வேண்டும்.
1. குறைந்த உராய்வு, குறைந்த தொடக்க எதிர்ப்பு, மென்மையான இயக்கம், சமமான மாறும் மற்றும் நிலையான உராய்வு, மற்றும் க்ரீப் இல்லை;
2. அழுத்தம் மற்றும் கடுமையான நிலைமைகளின் கீழ் உயர் அழுத்த நிலைத்தன்மை;
3. நீண்ட ஆயுள், எண்ணெய் இல்லாத லூப்ரிகேஷனுக்கு ஏற்றது;
4. நீர் போன்ற குறைந்த-பாகுத்தன்மை கொண்ட ஊடகங்களை மூடுவதற்கு ஏற்றது.
|
அழுத்தம் Mpa |
வெப்பநிலை ℃ |
வேகம் மீ/வி |
நடுத்தர |
|
≤60 |
-35~+100 (ஓ-ரிங் NBR) |
≤6 |
கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய், சுடர் தடுப்பு திரவம் (HFA/HFB), நீர் போன்றவை. |
|
-20~+200 (ஓ-ரிங் FKM) |
1. கிடைக்கும் ஓ-ரிங் பொருட்கள்: R01 நைட்ரைல்-பியூடாடீன் ரப்பர் (NBR), R02 ஃப்ளூரோரப்பர் (FKM) போன்றவை.
2. சீல் வளைய பொருள்: நிலையான பொருள்: PTFE3; கிடைக்கக்கூடிய பிற பொருட்களில் PTFE2, PTFE4 மற்றும் PU ஆகியவை அடங்கும்.
ஆர்டர் செய்யும் மாடல்: RC61-40x29x4.2-PTFE3-R01; ஆர்டர் செய்யும் மாடல்: RC61-B-40x29x4.2-PTFE3-R02
RC61 - கிளைட் ரிங்; RC61-B - துளை முத்திரை; DxdxL - பொருள் குறியீடு
