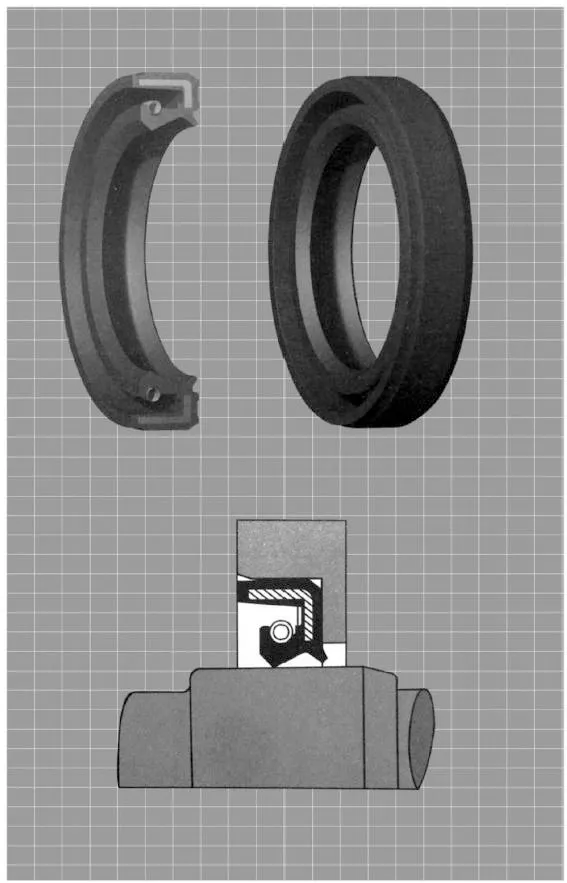

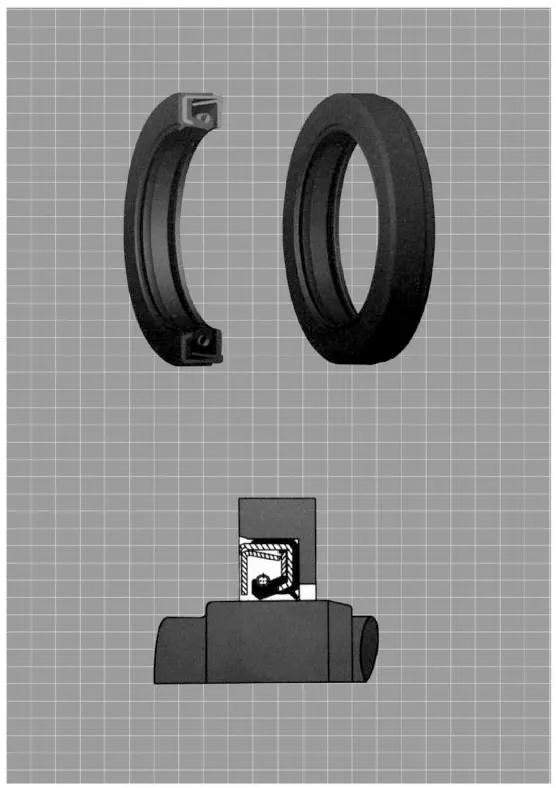

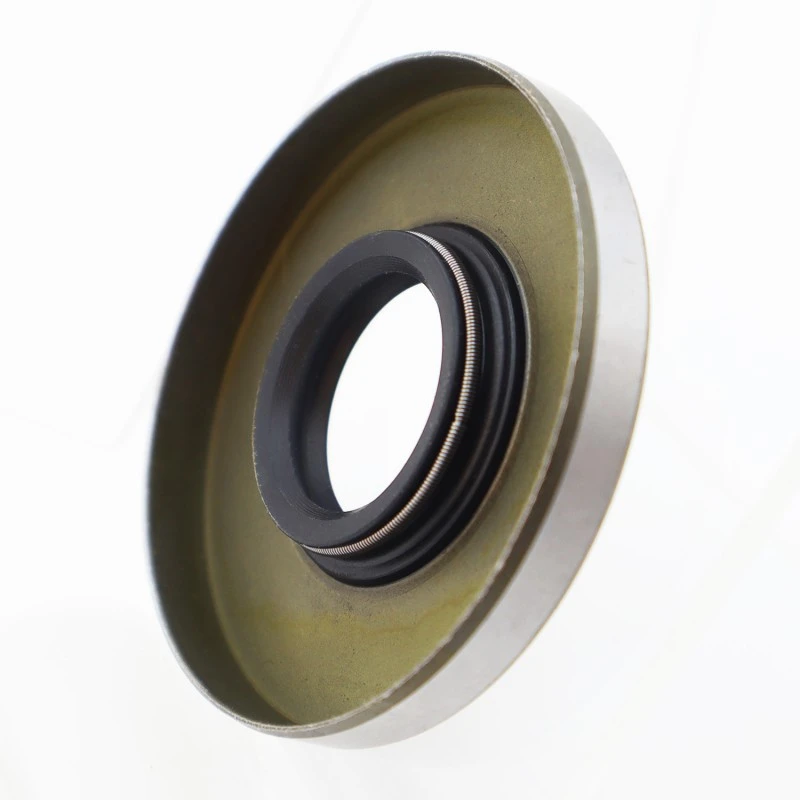

ஒரு எலும்புக்கூடு எண்ணெய் முத்திரை மூன்று பகுதிகளைக் கொண்டுள்ளது: ஒரு சீல் உடல், ஒரு வலுவூட்டும் எலும்புக்கூடு மற்றும் ஒரு சுய-இறுக்கமான ஹெலிகல் ஸ்பிரிங். சீல் உடல் மேலும் இடத்தைப் பொறுத்து கீழ், இடுப்பு, வெட்டு விளிம்பு மற்றும் சீல் லிப் என பிரிக்கப்பட்டுள்ளது. பொதுவாக, அதன் இலவச நிலையில், எலும்புக்கூடு எண்ணெய் முத்திரையின் உள் விட்டம் தண்டு விட்டத்தை விட சிறியதாக இருக்கும், இது ஒரு குறிப்பிட்ட "குறுக்கீடு பொருத்தத்தை" வெளிப்படுத்துகிறது.
எனவே, சீல் சீட் மற்றும் ஷாஃப்ட்டில் எண்ணெய் முத்திரை செருகப்படும் போது, சீல் வெட்டு விளிம்பின் நெகிழ்ச்சி மற்றும் சுய-இறுக்கமான ஹெலிகல் ஸ்பிரிங் சுருக்க விசை ஆகியவை தண்டின் மீது ஒரு ரேடியல் கிளாம்பிங் விசையை உருவாக்குகின்றன, இதன் விளைவாக உகந்த சீல் செயல்திறன் ஏற்படுகிறது.
பொருள்
NBR (நைட்ரைல் புடாடீன் ரப்பர்)
நடுத்தர
அடிப்படையிலான ஹைட்ராலிக் எண்ணெய்
இயக்க வெப்பநிலை
-25°C முதல் +100°C வரை
வேகம்
-
இயக்க அழுத்தம்
0.3 MPa
பொருள் கடினத்தன்மை
-
|

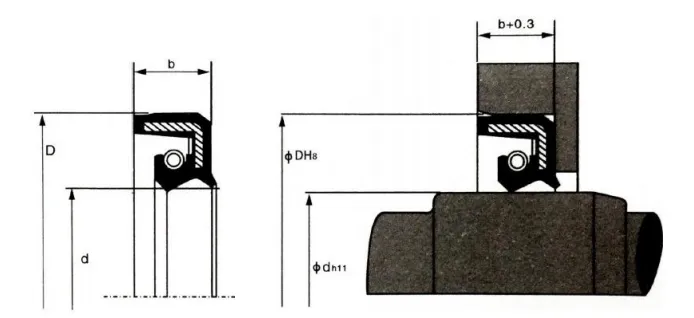

மாதிரி |
d |
D |
b |
ஆர்டர் மாதிரி |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |
RCTCN இரட்டை உதடு உயர் அழுத்த எண்ணெய் முத்திரை
கண்ணோட்டம்: ஒட்டுமொத்த அழுத்தம்-எதிர்ப்பு எலும்புக்கூடு வடிவமைப்பு உதடு சிதைவைக் குறைக்கிறது, இது அழுத்தப்பட்ட பயன்பாடுகளில் சுழலும் தண்டுகளை மூடுவதற்கு ஏற்றதாக அமைகிறது.
பொருட்கள்: NBR (நைட்ரைல் புடாடீன் ரப்பர்)
ஊடகம்: பெட்ரோலியம் சார்ந்த ஹைட்ராலிக் எண்ணெய்
இயக்க வெப்பநிலை (°C): -25 முதல் +100 வரை
வேகம்:-
இயக்க அழுத்தம்: 1 MPa
பொருள் கடினத்தன்மை: -
ஏன் Ruichen தேர்வு?
விரிவான சோதனை அமைப்பு: எங்களிடம் விரிவான பொருட்கள் மற்றும் தயாரிப்பு சோதனை ஆய்வகம் உள்ளது, அவற்றுள்:
● மெட்டீரியல் மெக்கானிக்கல் சொத்து சோதனை (இழுவிசை சோதனை இயந்திரம், முதலியன).
● ஹைட்ராலிக் சீல் செயல்திறன், ஆயுட்காலம் மற்றும் ரோட்டரி முத்திரைகளுக்கான பிரத்யேக சோதனை பெஞ்ச்.
● உயர் அழுத்த முத்திரைகளுக்கான சிறப்பு சோதனை திறன்கள், 200 MPa க்கும் அதிகமான அழுத்தங்களில் தொடக்க எதிர்ப்பு, செயல்திறன் மற்றும் ஆயுள் சோதனைகளைச் செய்யும் திறன் கொண்டது.
அதிகாரப்பூர்வ தகுதிகள் மற்றும் கௌரவங்கள்: நாங்கள் ஒரு தேசிய உயர் தொழில்நுட்ப நிறுவனம் மற்றும் மாகாண அளவிலான "சிறப்பு, சுத்திகரிக்கப்பட்ட மற்றும் புதுமையான" நிறுவனமாகும், இது 40 க்கும் மேற்பட்ட தேசிய காப்புரிமைகளை (பல கண்டுபிடிப்பு காப்புரிமைகள் உட்பட) கொண்டுள்ளது.
தொழில் பங்களிப்பு: நாங்கள் சீனா ஹைட்ராலிக் மற்றும் நியூமேடிக் சீல்ஸ் இண்டஸ்ட்ரி அசோசியேஷனில் உறுப்பினராக உள்ளோம், மேலும் தேசிய தரங்களை வரைவதில் பங்கேற்கிறோம், தொழில்துறையில் ஏலப் பிரிவாக பணியாற்றுகிறோம்.
