செயல்திறன் மற்றும் பயன்பாடுகள்

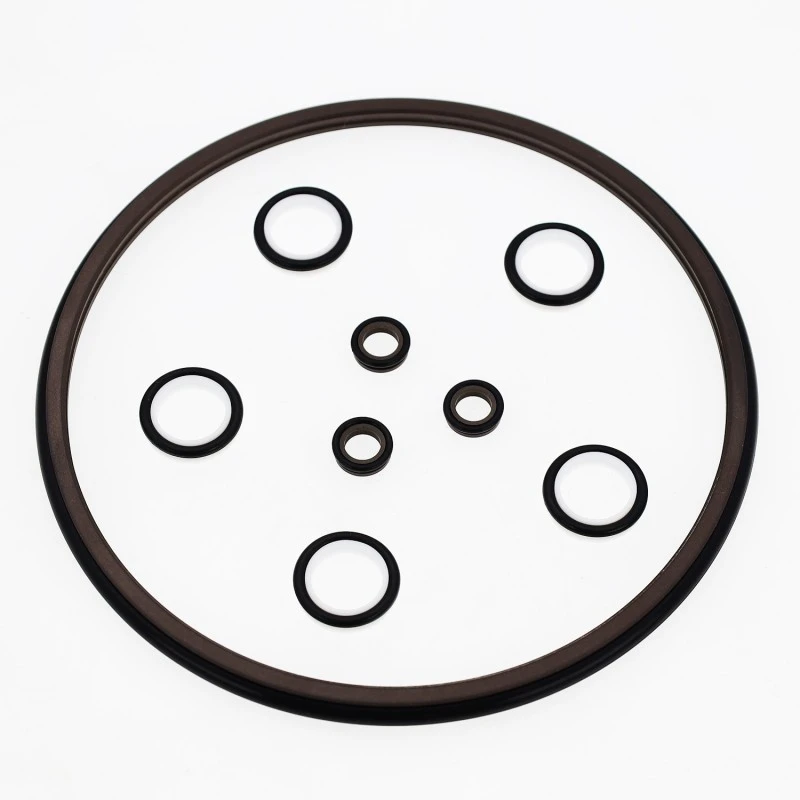

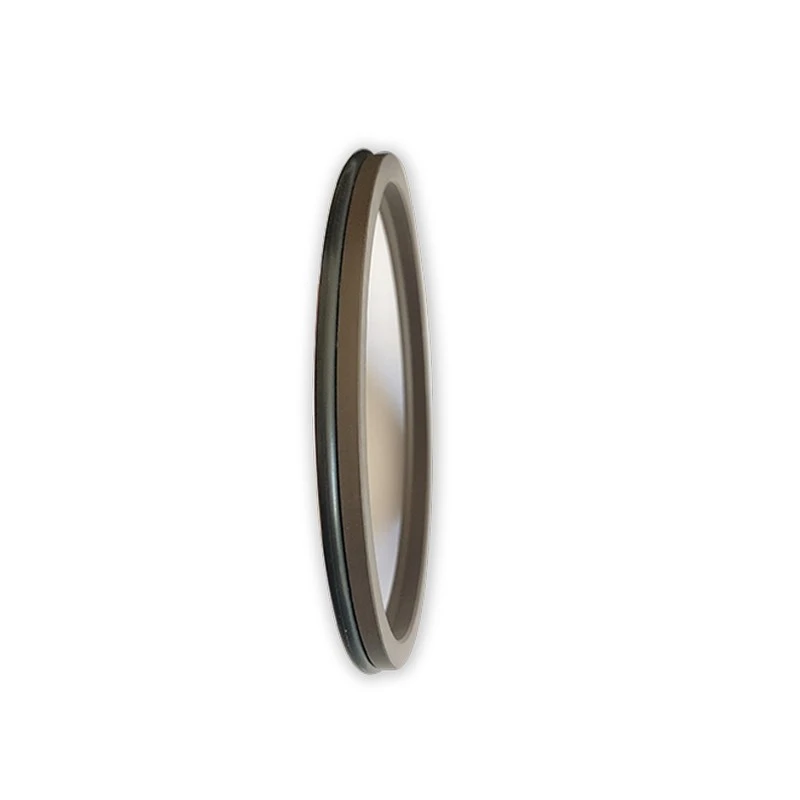

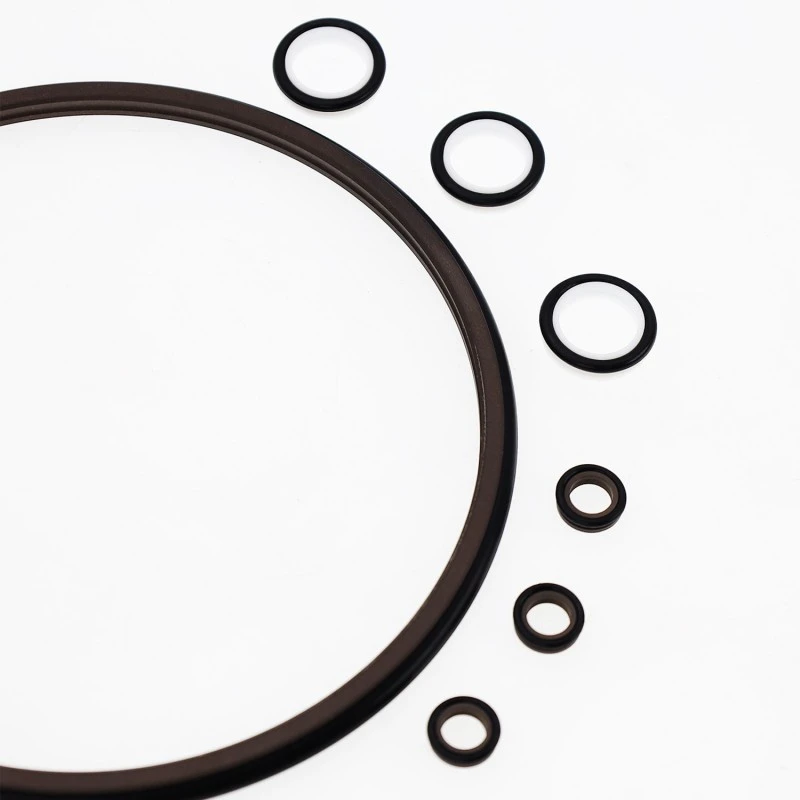

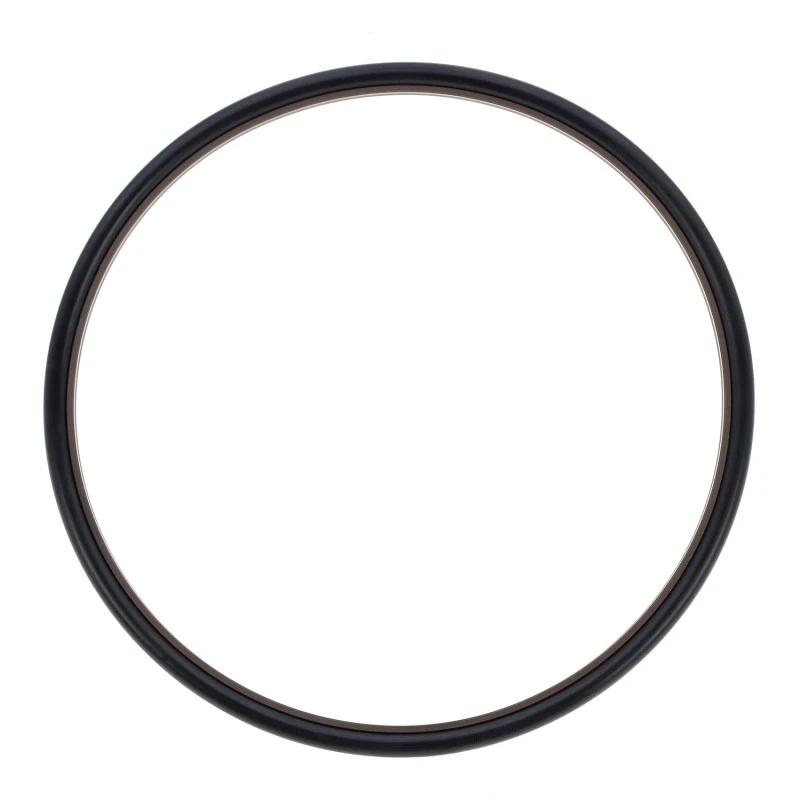

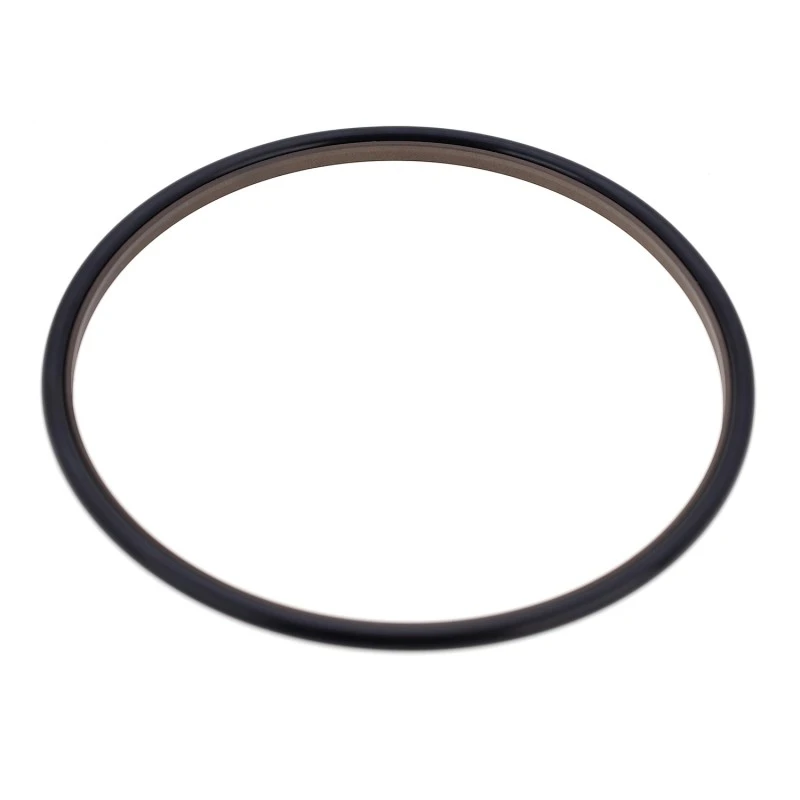

டபுள்-லிப் காம்பினேஷன் வைபர் சீல் என்பது பி.டி.எஃப்.இ-நிரப்பப்பட்ட டபுள்-லிப் வைப்பர் ரிங் மற்றும் ஓ-ரிங் ஆகியவற்றைக் கொண்ட இருதரப்பு வைப்பர் சீல் ஆகும். O-ரிங் ப்ரீலோடை வழங்குகிறது, PTFE வளையத்தில் உள்ள உடைகளுக்கு ஈடுசெய்கிறது. இது பரஸ்பர, ஊசலாட்டம் அல்லது சுழல் இயக்கங்களுக்கு ஏற்றது.
இயக்க நிலைமைகள்
|
அழுத்தம் Mpa |
வெப்பநிலை °C |
வேகம் மீ/வி |
நடுத்தர |
|
- |
-35~+100 (பொருத்தமான O-ரிங் NBR) |
6 |
ஹைட்ராலிக் எண்ணெய், குழம்பு, தண்ணீர் போன்றவை. |
|
-20~+200 (பொருத்தமான O-ரிங் FKM) |
வரிசைப்படுத்தும் எடுத்துக்காட்டு
ஆர்டர் மாடல் RCF02-80-PTFE3-R01
RCF02 - மாடல் 80 - தண்டு விட்டம் PTFE3 - பொது-நோக்கம் மாற்றியமைக்கப்பட்ட PTFE RO1 - பொருந்தக்கூடிய ரப்பர் பொருள் குறியீடு
நைட்ரைல் (NBR) - R01, ஃப்ளோரோகார்பன் (FKM) - RO2

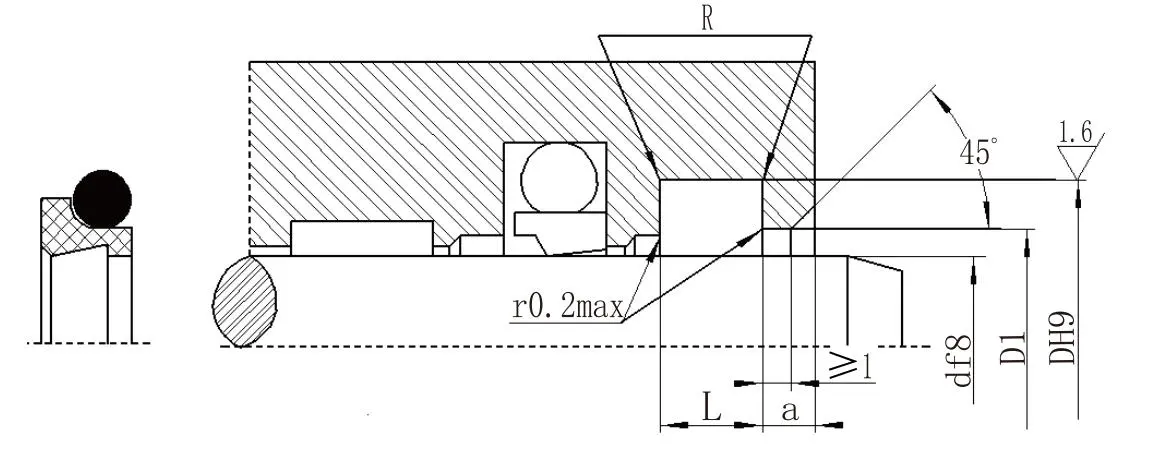

விவரக்குறிப்பு அளவுரு அட்டவணை (அளவுரு வரம்பிற்குள் எந்த அளவிலான தயாரிப்புகளும் வழங்கப்படலாம்)
|
தண்டு விட்டம் வரம்பு d f8 |
பள்ளம் விட்டம் D H9 |
பள்ளம் அகலம் எல்+0.2 |
திறந்த துளை விட்டம் D1H11 |
திறந்த துளை அகலம் a≥ |
வட்டமான மூலைகள் R≤ |
ஓ-ரிங் கம்பி விட்டம் d0 |
|
4~11 |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
