1. நிறுவ எளிதானது, அதை சாதாரணமாக நீட்டி, ரப்பரின் நெகிழ்ச்சித்தன்மையால் தண்டின் மீது இறுக்கமாகப் பிடிக்கலாம்.
2. உதட்டில் குறைந்த தொடர்பு அழுத்தம் மற்றும் நல்ல உடைகள் எதிர்ப்பு.
3. ஒரு குறிப்பிட்ட அளவிலான தண்டு விசித்திரத்தை அனுமதிக்கிறது.
4. திறம்பட தூசி, தூள், நீர் மற்றும் அவற்றின் கலவைகளை உட்செலுத்துவதைத் தடுக்கிறது.
a-substrate b-sealing lip C-waist
|
பிரிவு |
பெயர் |
வேகம் |
வெப்பநிலை |
அழுத்தம் |
நடுத்தர |
கிடைக்கும் வரம்பு |
|
|
VA |
15மீ/வி |
35~+100(NBR) -20~+180(FKM) |
0.03 |
ஹைட்ராலிக் எண்ணெய், குழம்புகள், தண்ணீர், கிரீஸ் போன்றவை. |
3~6000மிமீ |
|
|
வி.எஸ் |
12~200மிமீ |

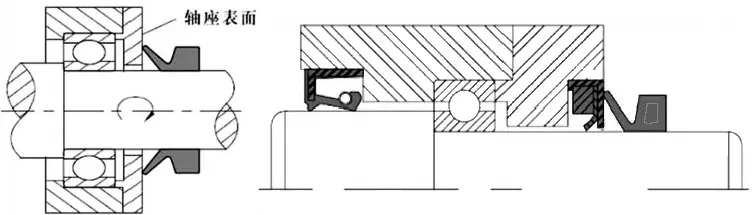

V-வடிவ நீர் முத்திரையின் திட்ட வரைபடம்
உராய்வு மேற்பரப்புகளுக்கு பரிந்துரைக்கப்பட்ட மேற்பரப்பு கடினத்தன்மை
|
ரா(μm) |
நேரியல் வேகம் (மீ/வி) |
நடுத்தர |
|
0.4-0.8 |
>10 |
எண்ணெய், தண்ணீர் |
|
0.8-1.6 |
5-10 |
தெறித்த எண்ணெய், தெறித்த தண்ணீர், கிரீஸ் |
|
1.6-2.0 |
1-5 |
கிரீஸ், தூசி, தெறித்த தண்ணீர் |
|
2.0-2.5 |
<1 |
கிரீஸ், தூசி |
குறிப்பு: மேற்பரப்பின் தரம் Ra 0.05 μm ஐ விட அதிகமாக இருக்கக்கூடாது.

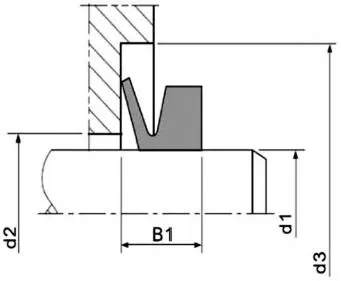

VA விவரக்குறிப்புகள் மற்றும் க்ரூவ் பரிமாணங்கள் அட்டவணை
|
தயாரிப்பு எண் |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
வா3 |
2.7~3.5 |
d1+1 |
d1+4 |
2.5± 0.3 |
2.5 |
1.5 |
3 |
2.1 |
|
வா4 |
3.5~4.5 |
d1+6 |
3± 0.4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
வா5 |
4.5~5.5 |
4 |
||||||
|
வா6 |
5.5~6.5 |
5 |
||||||
|
வா7 |
6.5~8 |
6 |
||||||
|
வா8 |
8~9.5 |
7 |
||||||
|
வா10 |
9.5~11.5 |
d1+9 |
4.5 ± 0.6 |
9 |
3 |
5.5 |
3.4 |
|
|
வா12 |
11.5~12.5 |
10.5 |
||||||
|
வா14 |
13.5~15.5 |
12.5 |
||||||
|
வா16 |
15.5~17 |
14 |
||||||
|
வா18 |
17.5~19 |
16 |
||||||
|
வா20 |
19~21 |
d1+2 |
d1+12 |
6± 0.8 |
18 |
4 |
7.5 |
4.7 |
|
வா22 |
21~24 |
20 |
||||||
|
வா25 |
24~27 |
22 |
||||||
|
வா28 |
27~29 |
25 |
||||||
|
வா30 |
29~31 |
27 |
||||||
|
வா32 |
31~33 |
29 |
||||||
|
வா35 |
33~36 |
31 |
||||||
|
வா38 |
36~38 |
34 |
||||||
|
வா40 |
38~43 |
d1+15 |
7± 1 |
36 |
5 |
9 |
5.5 |
|
|
வா45 |
43~48 |
40 |
||||||
|
வா50 |
48~53 |
45 |
||||||
|
வா55 |
53~58 |
49 |
||||||
|
வா60 |
58~63 |
54 |
||||||
|
வா65 |
63~68 |
58 |
||||||
|
வா70 |
68~73 |
d1+3 |
dl+18 |
9± 1.2 |
63 |
6 |
11 |
6.8 |
|
வா75 |
73~78 |
67 |
||||||
|
வா80 |
78~83 |
72 |
||||||
|
வா85 |
83~88 |
76 |
||||||
|
வா90 |
88~93 |
81 |
||||||
|
வா95 |
93~98 |
85 |
||||||
|
வா100 |
98~105 |
90 |
|
தயாரிப்பு எண் |
dl |
d2 |
d3 |
BI |
d |
C |
B |
A |
|
Val10 |
105~115 |
d1+4 |
d1+21 |
10.5 ± 1.5 |
99 |
7 |
12.8 |
7.9 |
|
வா120 |
115~125 |
108 |
||||||
|
வா130 |
125~135 |
117 |
||||||
|
வா140 |
135~145 |
126 |
||||||
|
வா150 |
145~155 |
135 |
||||||
|
வா160 |
155~165 |
d1+24 |
12± 1.8 |
144 |
8 |
14.5 |
9 |
|
|
வா170 |
165~175 |
153 |
||||||
|
வா180 |
175~185 |
162 |
||||||
|
வா190 |
185~195 |
171 |
||||||
|
வா200 |
190~210 |
d1+10 |
d1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
வா220 |
210~235 |
198 |
||||||
|
வா250 |
235~265 |
225 |
||||||
|
வா275 |
265~290 |
247 |
||||||
|
வா300 |
290~310 |
270 |
||||||
|
வா325 |
310~335 |
292 |
||||||
|
வா350 |
335~365 |
315 |
||||||
|
வா375 |
365~390 |
337 |
||||||
|
வா400 |
390~430 |
360 |
||||||
|
வா450 |
430~480 |
405 |
||||||
|
வா500 |
480~530 |
450 |
||||||
|
வா550 |
530~580 |
495 |
||||||
|
வா600 |
580~630 |
540 |
||||||
|
வா650 |
630~665 |
600 |
||||||
|
வா700 |
665~705 |
630 |
||||||
|
வா725 |
705~745 |
670 |
||||||
|
வா750 |
745~785 |
705 |
||||||
|
வா800 |
785~830 |
745 |
||||||
|
வா850 |
830~875 |
785 |
||||||
|
வா900 |
875~920 |
825 |
||||||
|
வா950 |
920~965 |
865 |
||||||
|
வா1000 |
965~1015 |
910 |
குறிப்பு: 6000மிமீ நீளமுள்ள தயாரிப்புகள் கிடைக்கும்.
VS விவரக்குறிப்புகள் மற்றும் க்ரூவ் பரிமாணங்கள் அட்டவணை
|
தயாரிப்பு எண் |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Vs12 |
11.5~13.5 |
dl+1 |
dl+9 |
6.7± 0.6 |
10.5 |
3 |
7.7 |
5.6 |
|
Vs14 |
13.5~15.5 |
12.5 |
||||||
|
Vs16 |
15.5~17.5 |
14 |
||||||
|
Vs18 |
17.5~19 |
16 |
||||||
|
Vs20 |
19~21 |
dl+2 |
dl+12 |
9± 0.8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21~24 |
20 |
||||||
|
Vs25 |
24~27 |
22 |
||||||
|
Vs28 |
27~29 |
25 |
||||||
|
Vs30 |
29~31 |
27 |
||||||
|
Vs32 |
31~33 |
29 |
||||||
|
Vs35 |
33~36 |
31 |
||||||
|
Vs38 |
36~38 |
34 |
||||||
|
Vs40 |
38-43 |
d1+2 |
dl+15 |
11± 1 |
36 |
5 |
13 |
9.5 |
|
Vs45 |
43~48 |
40 |
||||||
|
Vs50 |
48~53 |
45 |
||||||
|
Vs55 |
53~58 |
49 |
||||||
|
Vs60 |
58~63 |
54 |
||||||
|
Vs65 |
63~68 |
58 |
||||||
|
Vs70 |
68~73 |
dl+3 |
dl+18 |
13.5± 1.2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73~78 |
67 |
||||||
|
Vs80 |
78~83 |
72 |
||||||
|
Vs85 |
83~88 |
76 |
||||||
|
Vs90 |
88~93 |
81 |
||||||
|
Vs95 |
93~98 |
85 |
||||||
|
Vs100 |
98~105 |
90 |
||||||
|
Vs110 |
105~115 |
d1+4 |
d1+21 |
15.5± 1.5 |
99 |
7 |
18 |
13.1 |
|
Vs120 |
115~125 |
108 |
||||||
|
Vs130 |
125~135 |
117 |
||||||
|
Vs140 |
135~145 |
126 |
||||||
|
Vs150 |
145~155 |
135 |
||||||
|
Vs160 |
155~165 |
d1+24 |
18± 1.8 |
144 |
8 |
20.5 |
15 |
|
|
Vs170 |
165~175 |
153 |
||||||
|
Vs180 |
175~185 |
162 |
||||||
|
Vs190 |
185~195 |
171 |
||||||
|
Vs199 |
195~210 |
180 |
குறிப்பு: இந்த அட்டவணையில் தேவையான விவரக்குறிப்புகள் பட்டியலிடப்படவில்லை என்றால், தயவுசெய்து எங்கள் நிறுவனத்தை தொடர்பு கொள்ளவும்.
