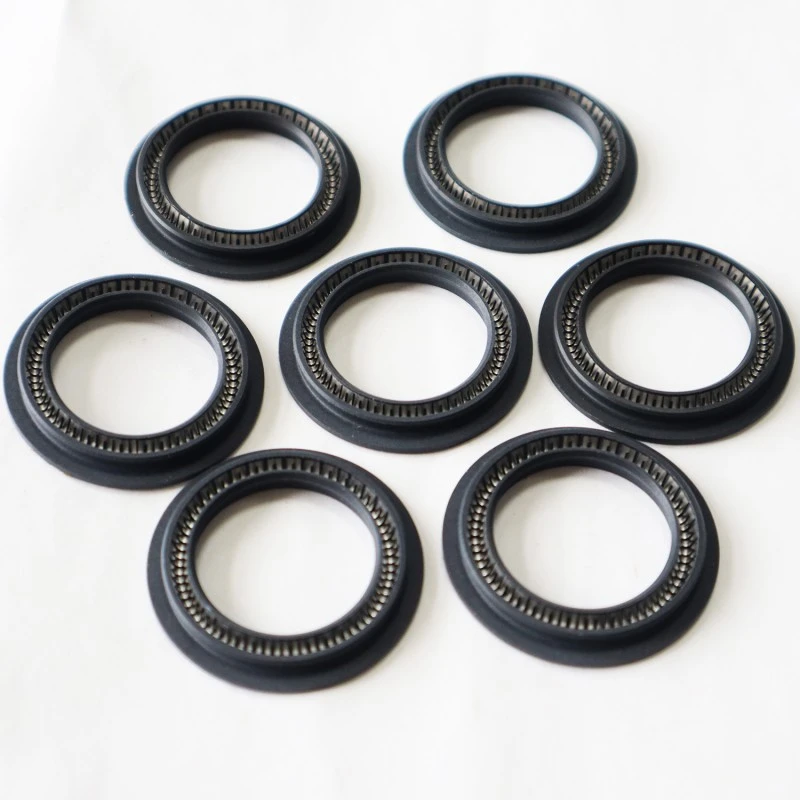

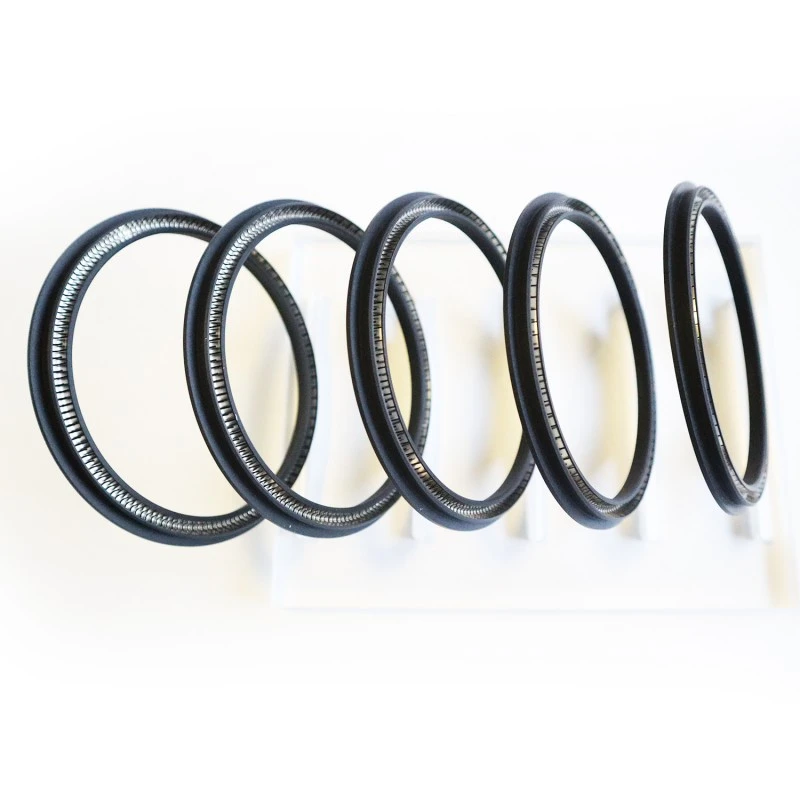

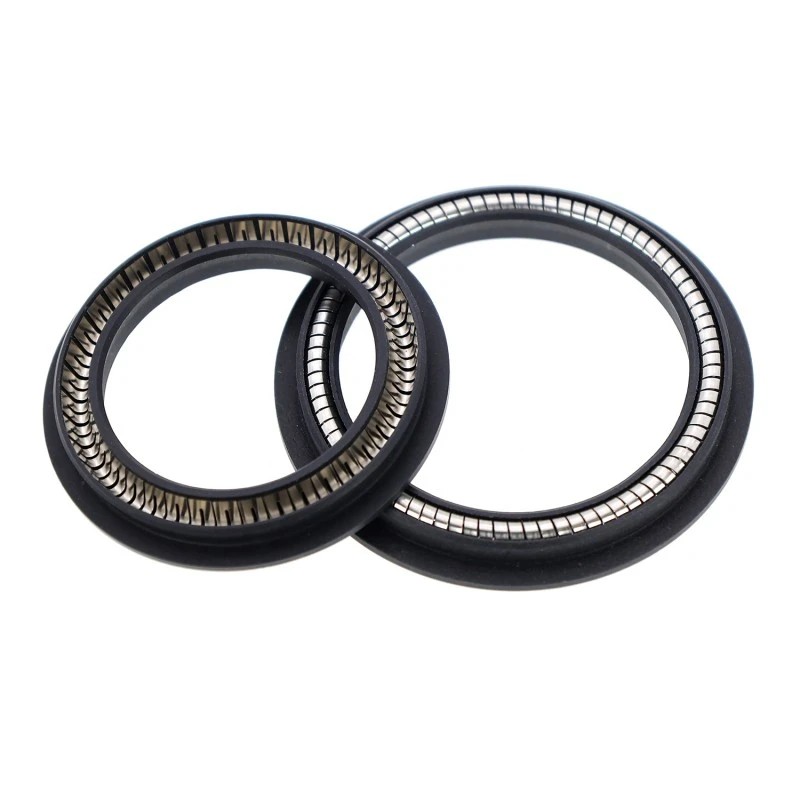

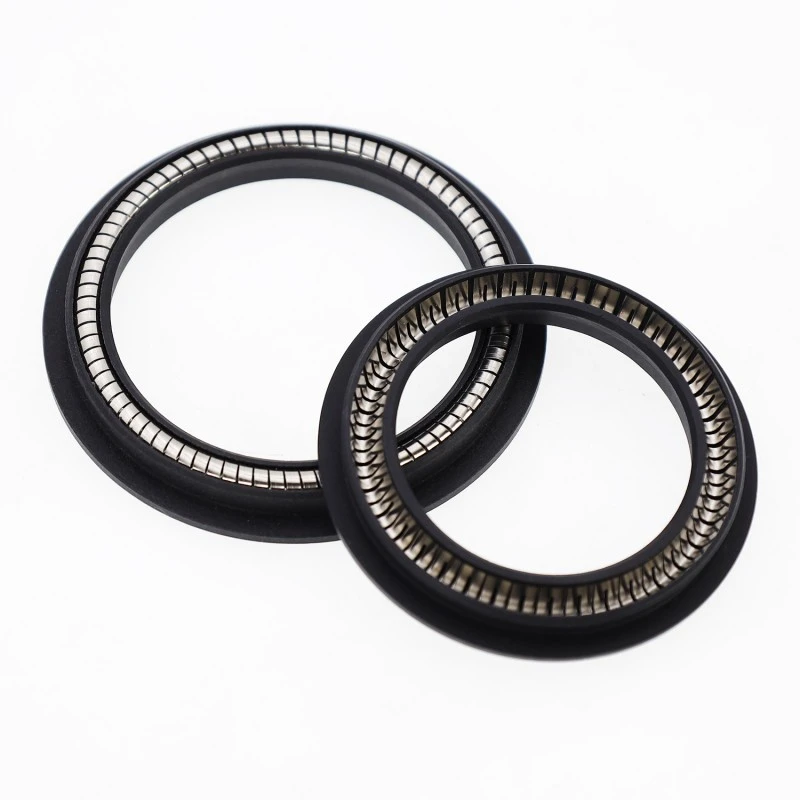

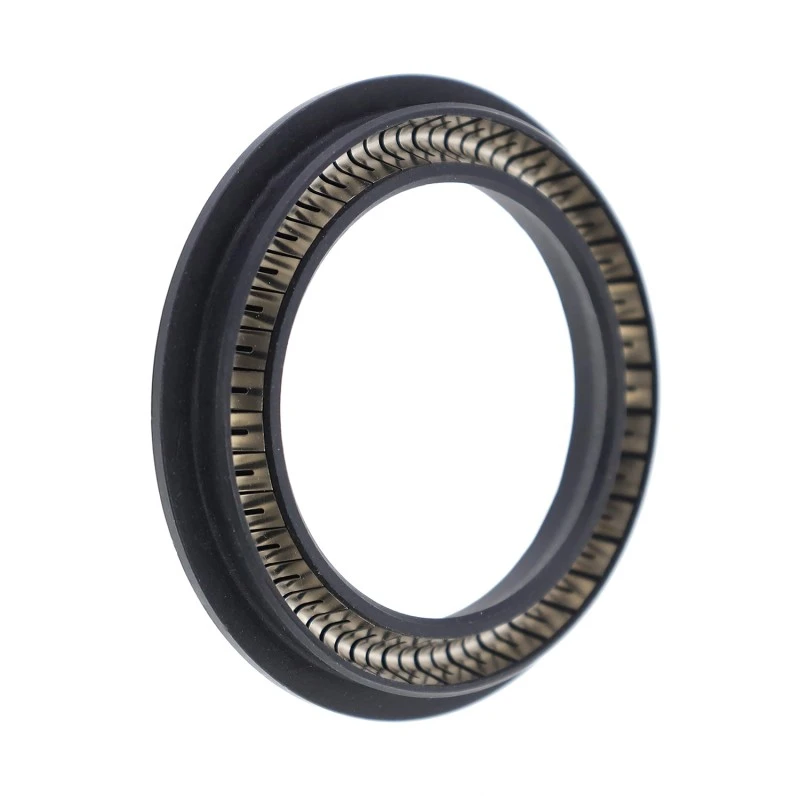

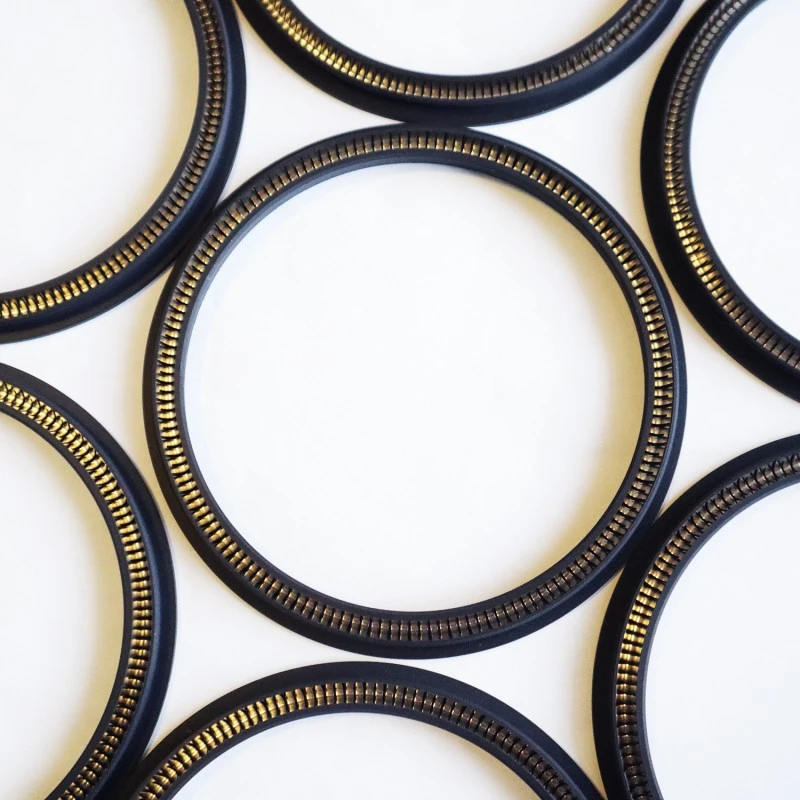

ரோட்டரி ஷாஃப்ட்களுக்கான ஸ்பிரிங்-எனர்ஜைஸ்டு முத்திரைகள், ரோட்டரி ஷாஃப்ட் பயன்பாடுகளில் பயன்படுத்தப்படும் உயர் செயல்திறன், ஒரே திசை அழுத்த முத்திரைகள். RC2055 ரோட்டரி முத்திரை ஒரு துருப்பிடிக்காத எஃகு வசந்தம் மற்றும் உயர் செயல்திறன் கொண்ட பிளாஸ்டிக் ஆகியவற்றைக் கொண்டுள்ளது. RC2055-B மற்றும் RC2055-C ஐப் பயன்படுத்தும் போது, பொருத்தமான எலாஸ்டோமர் பொருள் கவனமாக தேர்ந்தெடுக்கப்பட வேண்டும்.
பொருந்தக்கூடிய இயக்க நிலைமைகள் (அதிக மதிப்புகள் ஒரே நேரத்தில் நிகழக்கூடாது)
|
அழுத்தம்/MPa |
வெப்பநிலை / °C |
வேகம் / மீ/வி |
நடுத்தர |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
கிட்டத்தட்ட அனைத்து திரவ மற்றும் வாயு ஊடகங்கள் |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
பொருள் தேர்வு
1. கிடைக்கக்கூடிய ஓ-ரிங் பொருட்களில் பின்வருவன அடங்கும்: R01 நைட்ரைல் ரப்பர் (NBR), R02 ஃப்ளோரூரப்பர் (FKM) போன்றவை.
2. சீல் வளைய பொருட்கள்: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, முதலியன.
3. துருப்பிடிக்காத எஃகு நீரூற்று: V-வடிவ நீரூற்று.
உற்பத்தி செயல்முறை கட்டுப்பாடு
RuiChen இன் நவீன உற்பத்தித் தளத்தில் உயர்-துல்லிய ஊசி வடிவ இயந்திரங்கள், தானியங்கி வெற்றிட வல்கனைசிங் இயந்திரங்கள் மற்றும் CNC துல்லிய இயந்திர கருவிகள் உள்ளன. உற்பத்திச் செயல்பாட்டின் போது, வெப்பநிலை, அழுத்தம் மற்றும் நேரம் போன்ற முக்கிய செயல்முறை அளவுருக்களை உண்மையான நேரத்தில் கண்காணிக்க SPC (புள்ளிவிவர செயல்முறை கட்டுப்பாடு) முறைகளைப் பயன்படுத்துகிறோம், ஒவ்வொரு வார்ப்பு தயாரிப்பும் அதிக நிலைத்தன்மையையும் நிலைத்தன்மையையும் வெளிப்படுத்துவதை உறுதிசெய்கிறது.
முக்கியமான தயாரிப்புகளுக்கு, எங்கள் வாடிக்கையாளர்களுக்கு வழங்கப்படும் ஒவ்வொரு முத்திரையும் தகுதியானதா என்பதை உறுதிப்படுத்த, சீரற்ற மாதிரிக்கு பதிலாக, 100% ஆய்வு முறையை நாங்கள் செயல்படுத்துகிறோம்.
ஆர்டர் உதாரணம்
RC2055-40-PTFE4+V: தண்டு விட்டம் 40, சீல் ரிங் மெட்டீரியல் PTFE4, துருப்பிடிக்காத எஃகு வசந்தம் V-வடிவமானது.
RC2055-B-40-PTFE4+R02: தண்டு விட்டம் 40, சீலிங் ரிங் மெட்டீரியல் PTFE4, பொருந்தும் O-ரிங் ஃப்ளோரோரப்பர்.
RC2055-C-40-PTFE4+R02: தண்டு விட்டம் 40, சீலிங் ரிங் மெட்டீரியல் PTFE4, பொருந்தும் O-ரிங் ஃப்ளோரோரப்பர்.

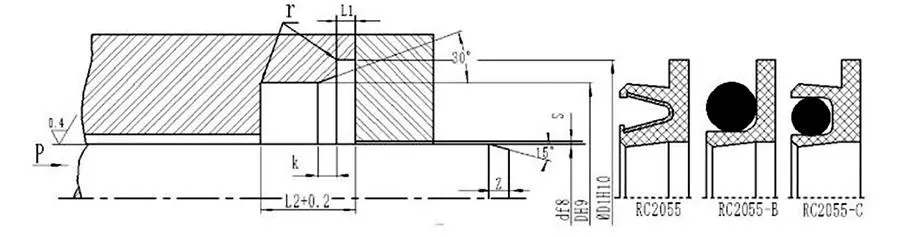

விவரக்குறிப்புகள் அட்டவணை (அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன)
|
கம்பி விட்டம் வரம்பு d f8 |
பள்ளம் விட்டம் DH9 |
பள்ளம் விட்டம் D1H10 |
விளிம்பு ஆழம் L1 |
பள்ளம் அகலம் எல் |
சேம்ஃபர் கே |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
அறை நீளம் |
r அதிகபட்சம் |
|
|
10எம்பிஏ |
20எம்பிஏ |
||||||||
|
5~19.9 |
d+5 |
d+9 |
0.85-0.1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0.8L |
0.8 |
|
20~39.9 |
d+7 |
d+12.5 |
1.35-0.15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400.9 |
d+10.5 |
d+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
குறிப்பு: சுழலும் தண்டின் மேற்பரப்பு கடினத்தன்மை HRC ≥58 ஆக இருக்க பரிந்துரைக்கப்படுகிறது.
விவரக்குறிப்புகள் மற்றும் பரிமாண அட்டவணை (இந்த அட்டவணை RC2055-B மற்றும் RC2055-Cக்கு பொருந்தும், அவை ஒரே விவரக்குறிப்புகளைக் கொண்டுள்ளன)
|
மாதிரி |
d |
D |
D1 |
L |
L1 |
|
மாதிரி |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
மாதிரி |
d |
D |
D1 |
L |
L1 |
|
மாதிரி |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
குறிப்பு: இந்த அட்டவணையில் தேவையான விவரக்குறிப்புகள் பட்டியலிடப்படவில்லை என்றால், தயவுசெய்து எங்கள் நிறுவனத்தை தொடர்பு கொள்ளவும். நாங்கள் 1600 மிமீ அளவு வரை பொருட்களை வழங்க முடியும்.
