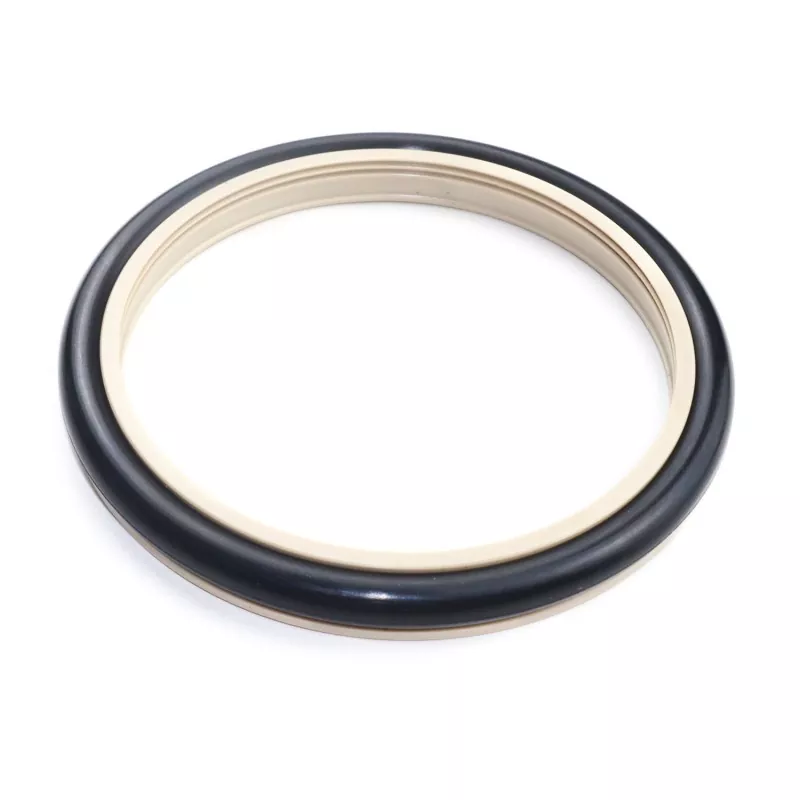

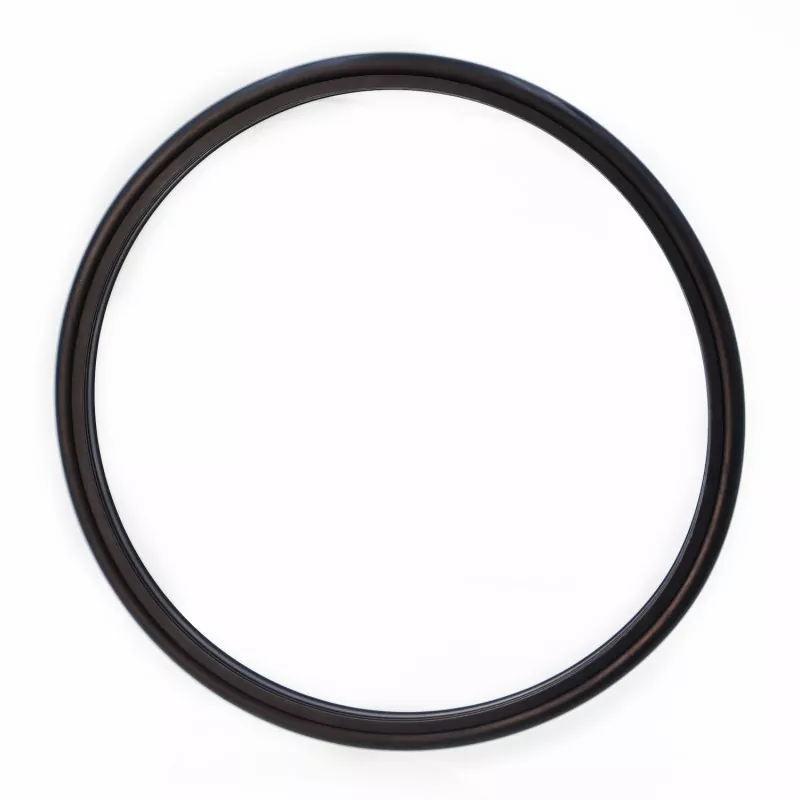

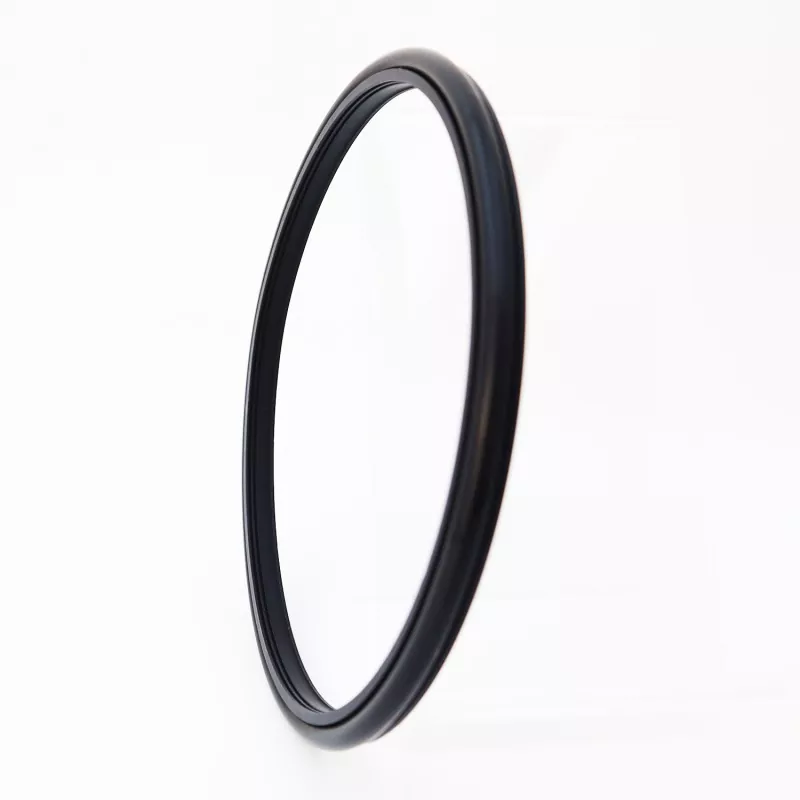

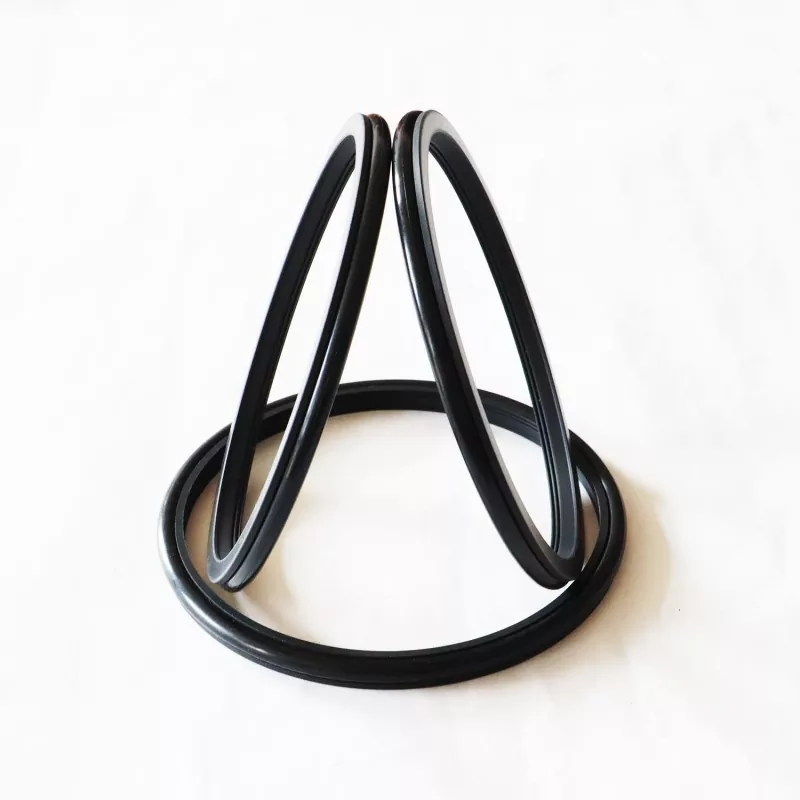

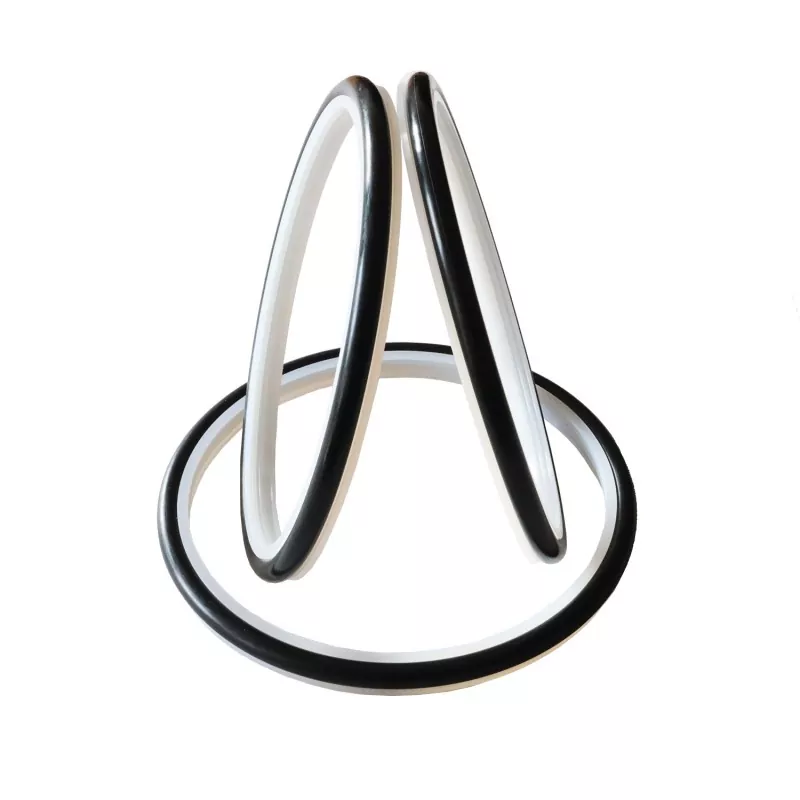

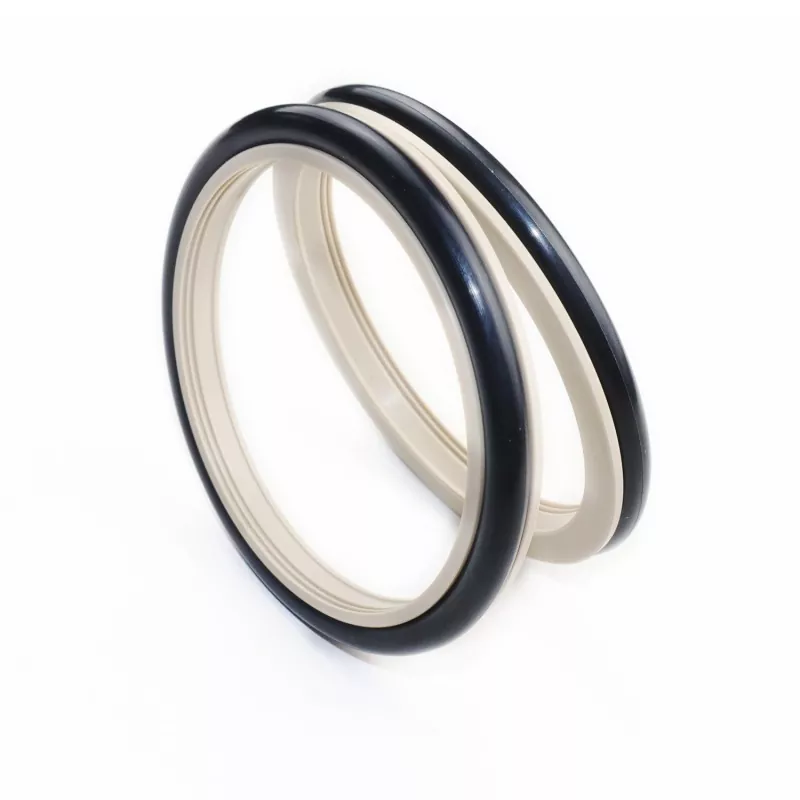

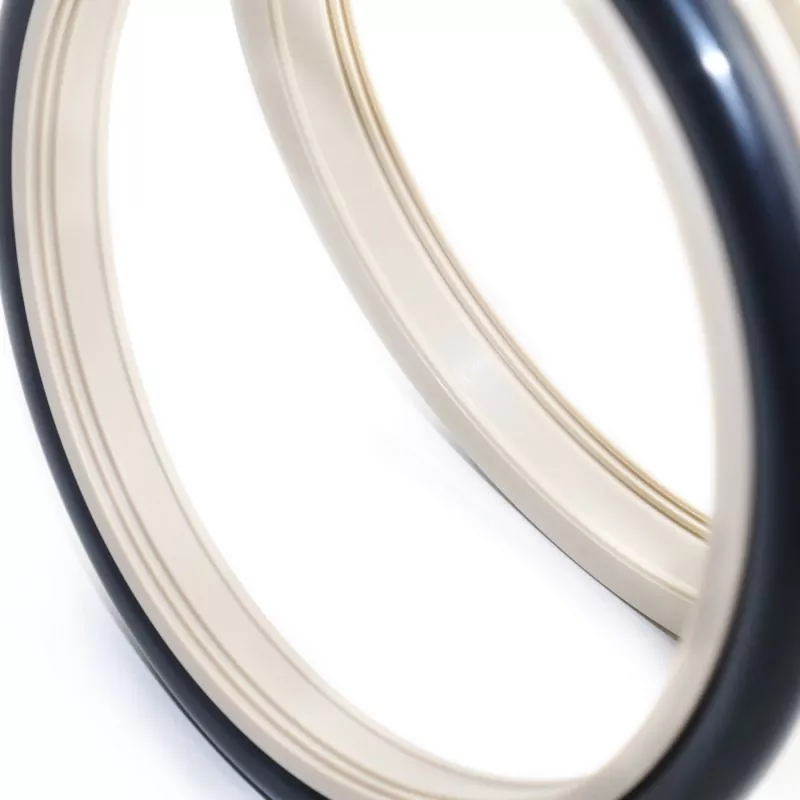

பிஸ்டன் கம்பிகளுக்கு (தண்டுகள்) வலுவூட்டப்பட்ட செரேட்டட் கலப்பு முத்திரை (சிமென்ட் ஸ்லர்ரி சீல்) உயர் செயல்திறன் கொண்ட பொறியியல் பிளாஸ்டிக் மற்றும் ரப்பர் ஓ-ரிங் ஆகியவற்றால் செய்யப்பட்ட ஒரு சிறப்பாக வடிவமைக்கப்பட்ட செரேட்டட் சீல் வளையத்தைக் கொண்டுள்ளது; இது ஹைட்ராலிக் ரெசிப்ரோகேட்டிங் மற்றும் ரோட்டரி பயன்பாடுகளில் ஒரு திசை சீல் செய்வதற்கு ஏற்றது. இது முதன்மையாக உலக்கை குழாய்கள், மண் குழாய்கள், திருகு துளையிடும் கருவிகள், துளையிடும் கருவிகள், எண்ணெய் ஆய்வு உபகரணங்கள், கான்கிரீட் கலவை ஆலைகள் மற்றும் பலவற்றில் பயன்படுத்தப்படுகிறது.
முக்கிய அம்சங்களில் நீண்ட சேவை வாழ்க்கை, குறைந்த உராய்வு, சிறந்த சீல் செயல்திறன், சிறிய வடிவமைப்பு மற்றும் நிறுவல், பயன்பாடு மற்றும் பராமரிப்பின் எளிமை ஆகியவை அடங்கும். சீலிங் லிப் ப்ரொஃபைல் மற்றும் தடிமன் ஆகியவற்றின் உகந்த வடிவமைப்பு, சிமெண்ட் குழம்பு போன்ற கடுமையான ஊடகங்களுக்கு வெளிப்படும் போது கூட பயனுள்ள சீல் செய்வதை உறுதி செய்கிறது.
சேறு போன்ற ஊடகத்துடன் பயன்படுத்தும் போது, இரண்டு (அல்லது அதற்கு மேற்பட்ட) சீல் செய்யும் நிலைகளுக்கு இடையே மசகு கிரீஸை உட்செலுத்த பரிந்துரைக்கப்படுகிறது.
வரம்பு மதிப்புகள் ஒரே நேரத்தில் ஏற்படக்கூடாது.
|
அழுத்தம் (MPa) |
வெப்பநிலை (°C) |
வேகம் (மீ/வி) |
நடுத்தர |
|
|
பரஸ்பர இயக்கம் |
சுழற்சி இயக்கம் |
|||
|
≤100 |
-35 முதல் +100 வரை (NBR O- வளையத்துடன்) |
≤6 |
≤2 |
தண்ணீர், மண், கச்சா எண்ணெய், ஹைட்ராலிக் எண்ணெய், குழம்பு |
|
-20 முதல் +200 வரை (FKM O- வளையத்துடன்) |
||||
1. இணக்கமான ஓ-ரிங் பொருட்கள் பின்வருமாறு: R01 நைட்ரைல் ரப்பர் (NBR), R02 ஃப்ளூரோரப்பர் (FKM) போன்றவை.
2. சீல் ரிங் பொருள்: நிலையான பொருள் PTFE4; கிடைக்கக்கூடிய பிற பொருட்களில் PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 போன்றவை அடங்கும்.
ஆர்டர் மாடல்: RC2061-80*91.7*7.6-PTFE4-R01 (மாடல் - ஷாஃப்ட் விட்டம் * க்ரூவ் விட்டம் * க்ரூவ் அகலம் - மெட்டீரியல் குறியீடு)
குறிப்பிட்ட அளவுரு வரம்பிற்குள் அளவுகள் கிடைக்கின்றன.
|

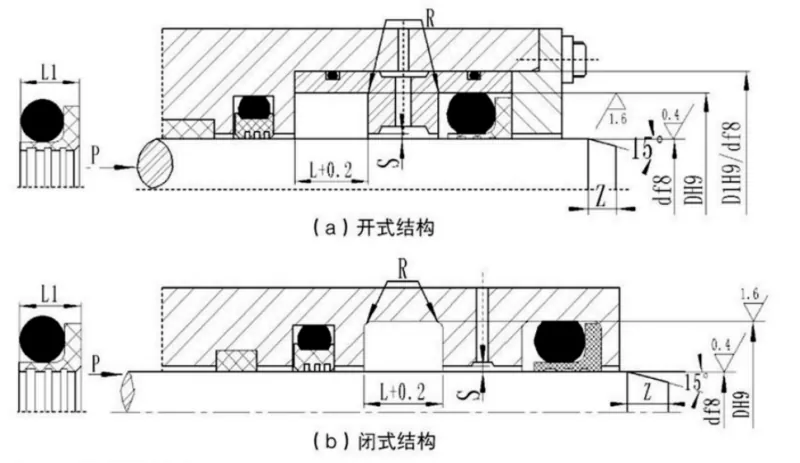

தண்டு விட்டம் வரம்பு நிலையான வகை d f8 RC2061 |
தண்டு விட்டம் வரம்பு கனரக-கடமை d f8 RC2061-Z |
பள்ளம் விட்டம் D H9 |
பள்ளம் அகலம் L+0.2 |
முத்திரை அகலம் L1 |
மூலை ஆரம் Rmax |
ரேடியல் கிளியரன்ஸ் ஸ்மாக்ஸ் |
சேம்ஃபர் Zmin |
ஓ-ரிங் குறுக்கு வெட்டு விட்டம் |
||
|
<10எம்பிஏ |
<20எம்பிஏ |
<40எம்பிஏ |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
குறிப்பு: 1. தண்டு விட்டம் ≤30 மிமீ, ஒரு திறந்த பள்ளம் வடிவமைப்பு பரிந்துரைக்கப்படுகிறது.
2. ரோட்டரி சீல் பயன்பாடுகளுக்கு, சுழலும் தண்டு மேற்பரப்பு கடினத்தன்மை HRC ≥58 ஆக இருக்க வேண்டும்.
3. 30 MPa க்கும் அதிகமான அழுத்தங்களுக்கு, வெளியேற்ற இடைவெளிக்கு H8/f8 பொருத்தம் பரிந்துரைக்கப்படுகிறது.
