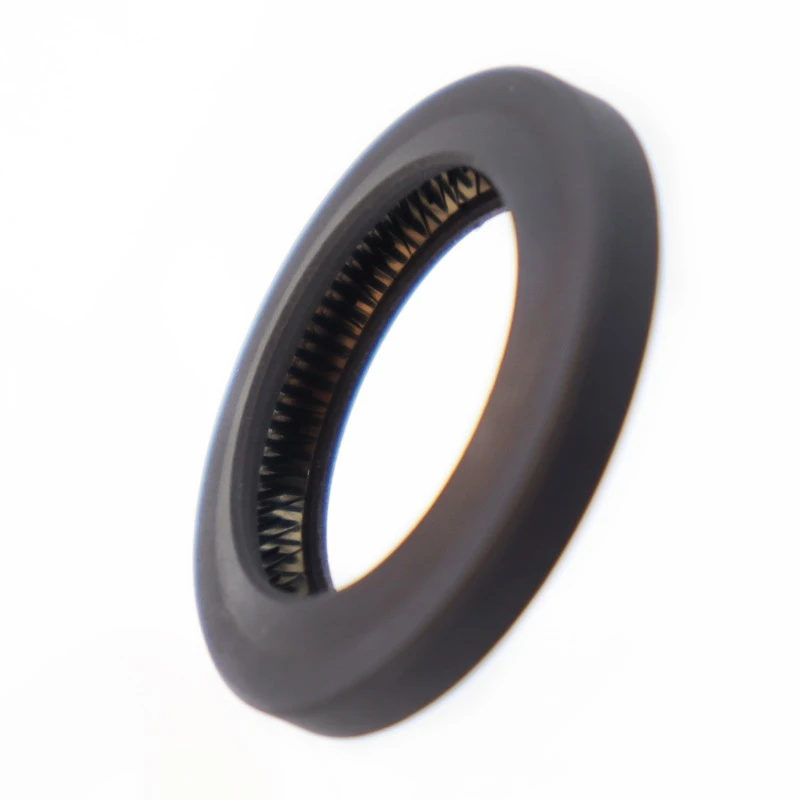

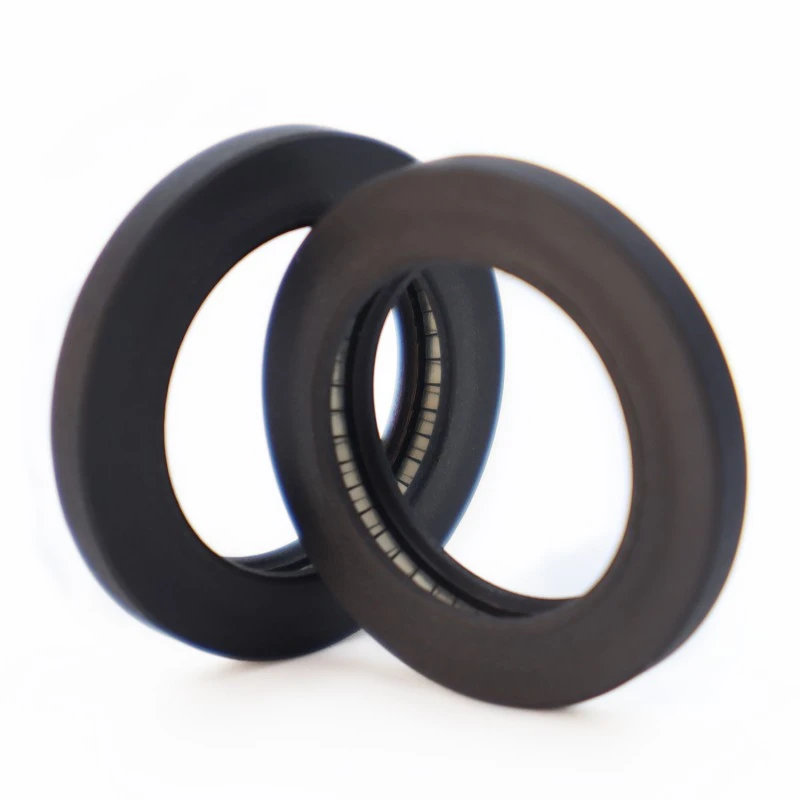

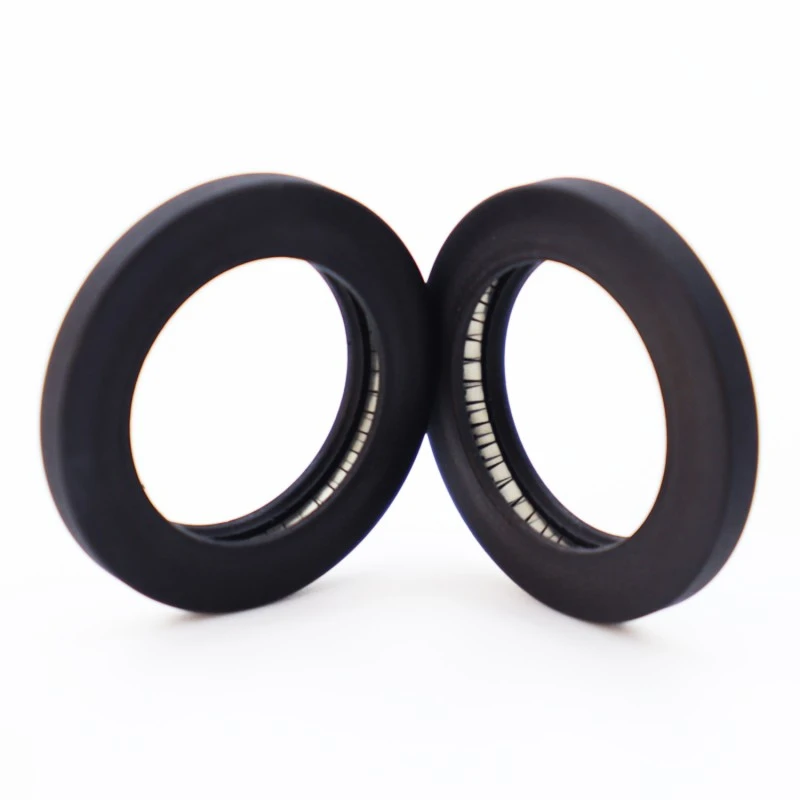

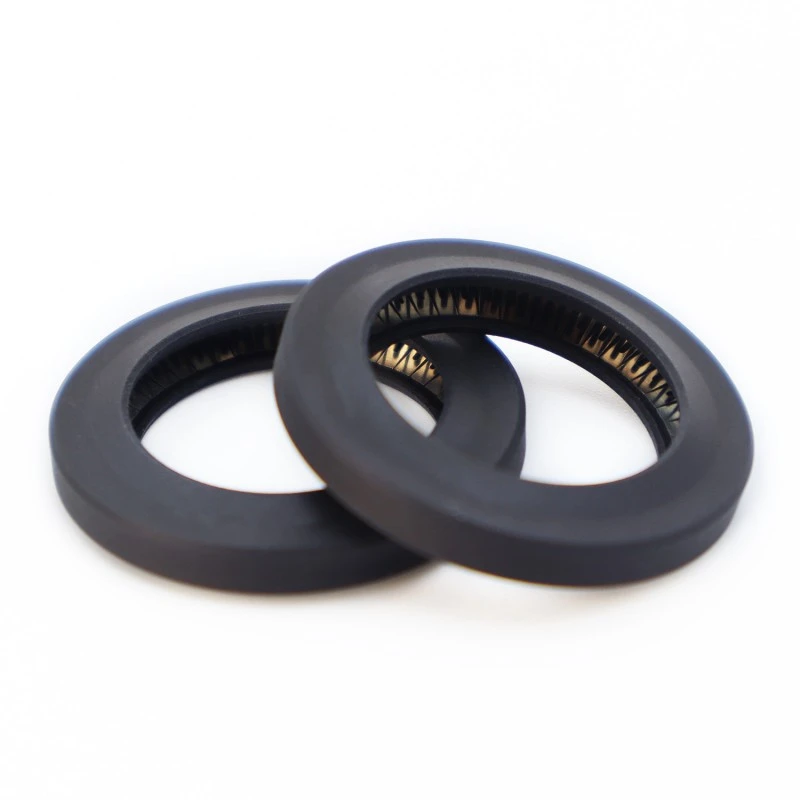

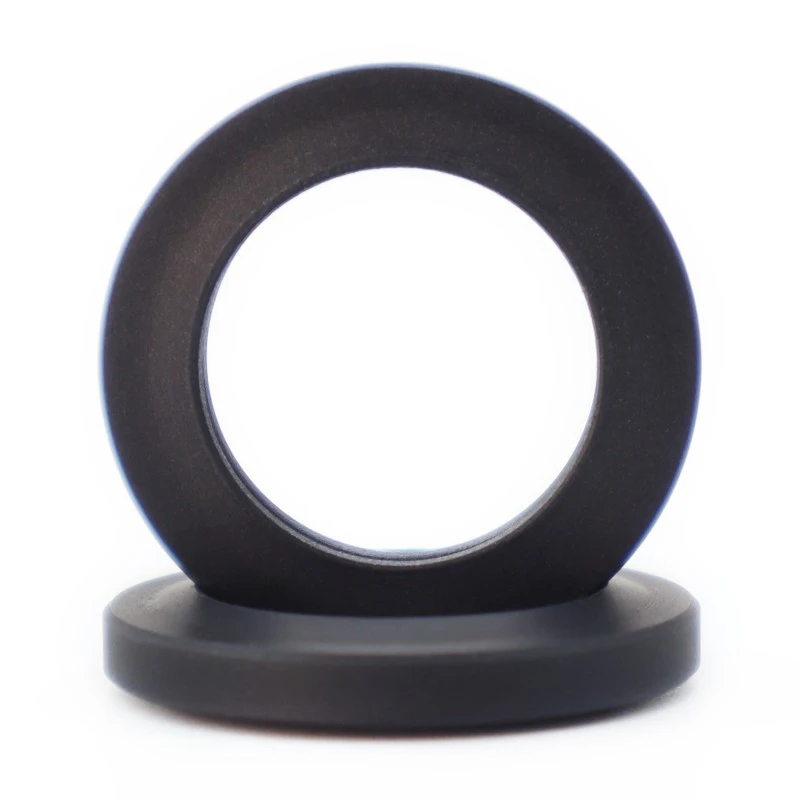

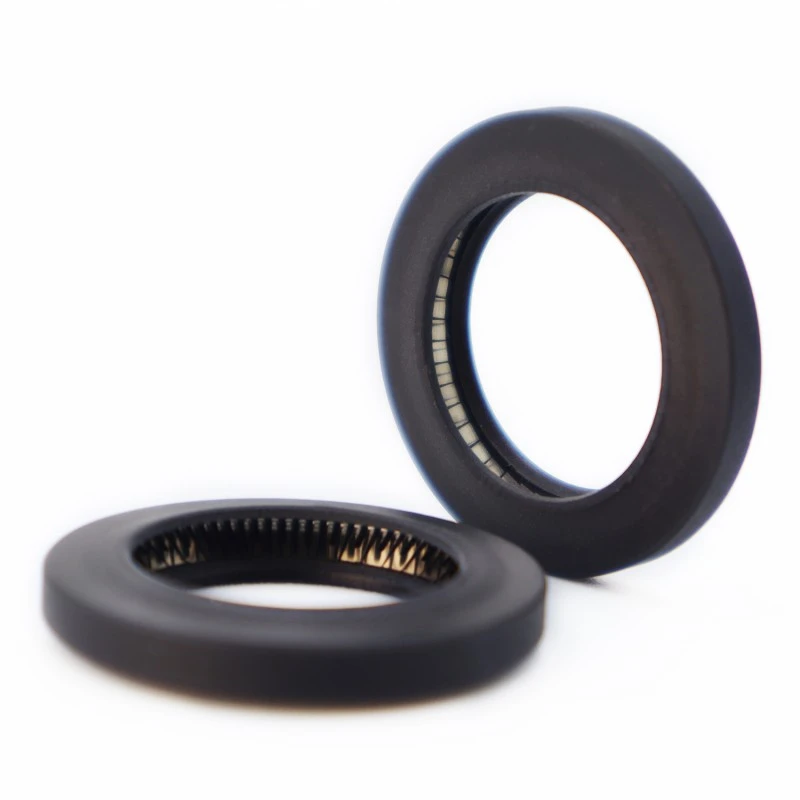

RC2876 முத்திரை ஒரு துருப்பிடிக்காத எஃகு நீரூற்று மற்றும் உயர் செயல்திறன் பிளாஸ்டிக் கொண்டுள்ளது. துருப்பிடிக்காத எஃகு நீரூற்று V- வடிவ அல்லது O- வடிவ நீரூற்றாக இருக்கலாம். RC2876-B ஐப் பயன்படுத்தும் போது, பொருத்தமான எலாஸ்டோமர் பொருள் தேர்ந்தெடுக்கப்பட வேண்டும்.
பொருந்தக்கூடிய இயக்க நிலைமைகள் (அதிக மதிப்புகள் ஒரே நேரத்தில் நிகழக்கூடாது)
|
அழுத்தம் (MPa) |
வேகம் (மீ/வி) |
வெப்பநிலை (°C) |
நடுத்தர |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
அனைத்து திரவங்கள், இரசாயனங்கள் மற்றும் வாயுக்கள் |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
பொருள் தேர்வு
1. உடன் வரும் O-ரிங் பொருட்களை இதிலிருந்து தேர்ந்தெடுக்கலாம்: R01 நைட்ரைல் ரப்பர் (NBR), R02 Fluororubber (FKM) போன்றவை.
2. சீல் வளைய பொருட்கள்: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, முதலியன.
3. துருப்பிடிக்காத எஃகு நீரூற்றுகள் O- வடிவ நீரூற்றுகள் மற்றும் V- வடிவ நீரூற்றுகளிலிருந்து தேர்ந்தெடுக்கப்படலாம்.
ஆர்டர் உதாரணம்
RC2876-40-PTFE4+V: உள் அழுத்த பள்ளம் வெளிப்புற விட்டம் 40, சீலிங் ரிங் மெட்டீரியல் PTFE4, ஸ்பிரிங் என்பது V வடிவ ஸ்பிரிங்.
RC2876-B-40-PTFE4+R02: உள் அழுத்த பள்ளம் வெளிப்புற விட்டம் 40, சீலிங் ரிங் மெட்டீரியல் PTFE4, பொருந்தும் O-ரிங் ஃவுளூரூப்பரால் ஆனது.
குறிப்பு: நீட்டிக்கப்பட்ட வரம்பு தேவைப்பட்டால், தொடர் எண்ணைப் பயன்படுத்தவும்.
விவரக்குறிப்புகள் அட்டவணை (அளவுரு வரம்பில் உள்ள அனைத்து விவரக்குறிப்புகளும் கிடைக்கின்றன)
|
வரிசை எண் |
வரிசை எண் |
நிலையான வரம்பு DH11 |
விரிவாக்கப்பட்ட நோக்கம் DH11 |
பள்ளம் ஆழம் h-0.05 |
பள்ளம் அகலம் L+0.2 |
வட்டமான மூலைகள் Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999.9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
